Laservermessung von Linearsystemen sorgt für präzise Achsbewegungen



14.01.2010 | Redakteur/Autor: Jürgen Schreier



Bei der Montage und Prüfung von Achsbewegungen in Werkzeugmaschinen, Positionier-, Mess- und Handlingsystemen erkennt die Laservermessung selbst kleinste Bewegungsfehler. Schunk, Hersteller von Spann- und Greiftechnik, bietet Laservermessung nun auch als Dienstleistung an.

Zusätzlich zu einer hohen Wiederholgenauigkeit spielt in modernen Werkzeugmaschinen, in Positionier-, Mess- und Handlingsystemen immer häufiger auch die Genauigkeit der Achsbewegung eine entscheidende Rolle. So lassen sich beispielsweise hochpräzise Bauteile für die Produktronik- oder Elektronikindustrie nur mit einer µ-genauen Führung entlang der kompletten Achse realisieren.

Eingesetzt wird die Laservermessung überall dort, wo Anwender bei Fertigungs- oder Prüfprozessen auf eine hohe Ablaufgenauigkeit linearer Bewegungen oder auf eine hohe Absolutgenauigkeit angewiesen sind. In der Regel geht es dabei um Toleranzen unter 0,005 mm über die komplette Bewegung hinweg. Moderne Präzisionsmesssysteme – Laser-Interferometer genannt – ermitteln die dafür notwendigen, hochgenauen Daten.

Mit präzisen Modulen und aufwändiger Messtechnik zu höchster Genauigkeit

In der Lasermesstechnik steckt jede Menge Know-how: Gebündeltes Licht wird durch Strahlteiler und Spiegel auf getrennte optische Bahnen gelenkt, am Ende des Messweges über Spiegel reflektiert und im Messgerät wieder zusammengeführt. Die Differenz der Lichtstrahlen ergibt ein spezifisches Muster – Interferenzstreifen oder -ringe. Aus ihnen lassen sich Entfernungen, Winkelabweichungen und Brechzahlen ermitteln. Laser-Interferometer werden zum einen in Forschungs- und Laboranwendungen eingesetzt, finden zum anderen aber immer häufiger Anwendung in der Qualitätssicherung und sogar direkt bei Anwendern vor Ort.

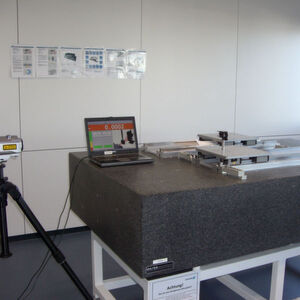

Um bei Linearsystemen die Positions- und Ablaufgenauigkeit zu ermitteln, wird das Laser-Interferometer parallel zu der Achse justiert, die geprüft werden soll. Die optischen Bahnen werden in einen Messstrahl und in einen Referenzstrahl aufgeteilt. Ein Messgerät überlagert die reflektierten phasen- und frequenzgleichen Wellenfronten und gibt sie als Messgröße aus. Schließlich bereitet eine Software die Umkehrspanne, Streubreite, Führungs- oder Positionsabweichung grafisch auf.
