Spanntechnik
Werkzeuge beim Schleifen hochpräzise spannen
23.02.2010 | Autor: Dieter Gielen
Ein neues Spannfutter mit dreifacher Prismenführung und ineinander verzahnten Spannbacken sorgt beim Schleifen und Nachschärfen von Werkzeugen für hohen Rundlauf und eine hohe Wiederholgenauigkeit. Außerdem wird Taumelschlag verhindert.
 | |
|
Spannfutter gemeinsam mit dem entwickelt

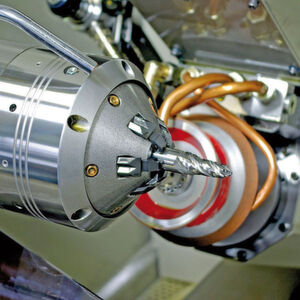

Gemeinsam mit der Sonderwerkzeugschleiferei Stefan Rothenaicher in Erkheim hat der Spann- und Greiftechnikspezialist Schunk nun ein Spannfutter entwickelt, das genau diese Aspekte vereint. Eine dreifache Prismenführung sowie ineinander verzahnte Spannbacken sorgen bei Prismo-Spannfuttern für eine hohe Wiederholgenauigkeit und verhindern Taumelschlag (Bilder 1 und 2). Ideale Voraussetzungen also für die automatisierte Fertigung kleiner Losgrößen.
Stefan Rothenaicher ist ein Vollblutwerkzeugschleifer. Mit seinem Hightech-Schleifbetrieb in Erkheim hat er sich auf komplexe Sonderwerkzeuge aus Vollhartmetall spezialisiert und dabei seit der Unternehmensgründung im Jahr 1989 jede Menge Erfahrung beim Schleifen und Nachschärfen gesammelt. Eine ganze Reihe von Zulieferbetrieben aus der Automobilindustrie nutzt das Know-how von Rothenaicher.
Neues Werkzeugschärffutter eliminiert die Schwächen vorhandener Futter
Nach eigenen Zeichnungen und Angaben lassen sie in dem vollklimatisierten Schleifbetrieb Form-, Profil- und Stufenwerkzeuge aus Vollhartmetall fertigen. Mit sicherem Gespür für das Wirkungsvolle sucht Stefan Rothenaicher dabei unablässig nach Optimierungsmöglichkeiten. Gemeinsam mit Schunk ist auf diese Weise ein komplett neuartiges Werkzeugschärffutter entstanden. Es eliminiert die Schwächen vorhandener Systeme und bietet sämtliche Voraussetzungen fürs hochpräzise und zugleich wirtschaftliche Werkzeugschleifen.
