Kompakte Kraftpakete für die präzise Werkstückspannung

23.11.10 | Autor / Redakteur: Bernhard Kuttkat / Bernhard Kuttkat

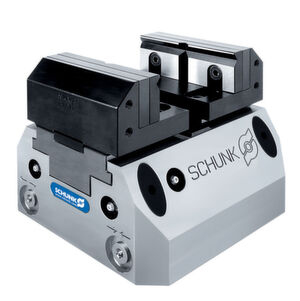

Bild 1: Viel Kraft auf wenig Raum bieten laut Schunk die neuen Tandem-Kraftspannblöcke. (Bild: Schunk)
Bildergalerie: 2 Bilder
Bild 1: Viel Kraft auf wenig Raum bieten laut Schunk die neuen Tandem-Kraftspannblöcke. (Bild: Schunk)

Der Spezialist für Spanntechnik und Greifsysteme Schunk hat die Baureihe seiner Tandem-Kraftspannblöcke komplett überarbeitet. Sie werden damit Teil des standardisierten Baukastensystems für die hocheffiziente Werkstückspannung. Die kompakten Kraftspannblöcke verfügen gleichermaßen über Spannkraft und Präzision, so Schunk.

Die Kraftspannblöcke sind extrem leistungsdicht und entwickeln auf engstem Raum enorme Kräfte (Bilder 1 bis 3). So kann die Werkzeugmaschine optimal genutzt werden. Wahlweise lassen sie sich pneumatisch, hydraulisch, per Feder oder manuell betätigen. Der einteilige, steife Grundkörper, die Keilhakenkinematik sowie lange, geschliffene Backenführungen sorgen für konzentrierte Spannkräfte von bis zu 55 kN. Die exzellente Wiederholgenauigkeit von bis zu 0,01 mm stellt zugleich exakte Ergebnisse sicher, betont Schunk. Wie es weiter heißt, sind damit Tandem-Kraftspannblöcke selbst für anspruchsvollste Fräsbearbeitungen mit hohem Zeitspanvolumen, hohen Zyklenzahlen und minimalen Toleranzen ideal geeignet. Aufgrund der beiden integrierten Backenschnittstellen können sowohl Aufsatzbacken mit Kreuzversatz als auch mit Spitzverzahnung eingesetzt werden.

Wiederholgenaues Wechseln des Spanners

Die optimierte Außenkontur sowie minimale Spaltmaße verhindern, dass sich Schmutznester bilden oder Späne und Staub in den Spanner eindringen. Spezielle Passschrauben gewährleisten, dass der Spanner wiederholgenau gewechselt werden kann. Besonders bedienerfreundlich gelöst ist die Wartung: Selbst in eng gepackten Spannlösungen können die Tandem-Spanner über zwei Schmiernippel an der Seite oder über einen bodenseitigen Anschluss bequem geschmiert werden. Schmierkanäle und -nuten verteilen das Fett gleichmäßig über die kompletten Führungsflächen.

Die Kraftspannblöcke gibt es mit Standardhub, Langhub oder als Konsolspanner mit fester Backe in den Baugrößen 64 bis 250 mm. Insgesamt umfasst das Baukastensystem 30 unterschiedliche, standardisierte Kraftspannblöcke. MM
