Einzigartiges Brillendesign – dünnste Drähte mit dem Laser bearbeiten

Coherent / Silhouette Einzigartiges Brillendesign – dünnste Drähte mit dem Laser bearbeiten

13.02.2020Autor / Redakteur: Wolfgang Illich und Thomas Schreiner / M.A. Frauke Finus

Heutzutage ist die Brille nicht mehr einfach nur eine Sehhilfe, sie ist ein Modeccesoire. Premiumbrillenhersteller Silhouette kennt sich damit aus und setzt in der Fertigung auf Lasertechnik.

Anbieter zum Thema

HBS Bolzenschweiss-Systeme GmbH & Co. KG

Schages GmbH & Co.KG

Weil Technology GmbH

Rofin-Sinar Laser GmbH

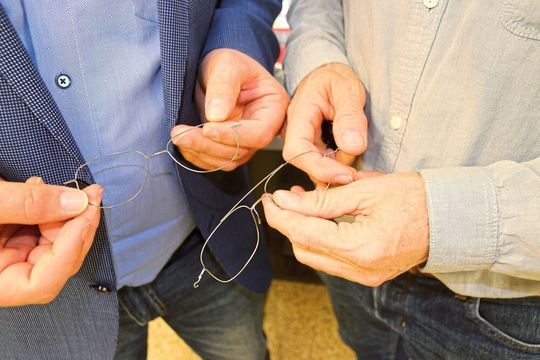

Mit einer MPS Drehtelleranlage von Coherent lasergeschweißte Brillen von Silhouette.
(Bild: Coherent)

Im Jahr 1964 folgte die Gründung des österreichischen Premiumbrillenherstellers Silhouette International einer simplen Idee: Eine Brille sollte nicht nur ein praktischer Sehbehelf, sondern vielmehr ein Accessoire für besseres Sehen und Aussehen sein. Diese Idee treibt das Unternehmen auch heute noch an und motiviert es nach neuen Produktionsverfahren für seine Brillenfassungen zu suchen. So entstehen innovative Designs, die Funktionalität und Zuverlässigkeit vereinen. Silhouette International integriert dazu offensiv neue Fertigungstechnologien in die Produktion. Laserschweißsysteme von Coherent sind dabei eine Schlüsseltechnologie für die Produktion einiger der fortschrittlichsten Designs des Unternehmens.

Individuelles und langlebiges Brillendesign

„Individuelles Brillendesign ist unsere oberste Priorität, denn wir wollen einzigartige Brillen herstellen, die sich dem Gesicht des Trägers harmonisch anpassen“, so fasst CEO Dr. Thomas Windischbauer die Designphilosophie von Silhouette zusammen. Aus diesem Ansatz ergeben sich bestimmte gestalterische Vorgaben. Dazu gehört die Forderung nach leichter Anpassbarkeit an die individuellen Bedürfnisse der Träger sowie die Verwendung von Materialien, die Leichtigkeit und Flexibilität, aber auch Stabilität gewährleisten. Das Jahr 1999 war für Silhouette wegweisend: Die nur 1,8 g leichte „Titan Minimal Art“ (TMA), die erste schrauben- und scharnierlose Brille, gefertigt aus Titan, revolutionierte den Brillenmarkt und wurde zur Erfolgsgeschichte. Über 12 Mio. Stück wurden seit der Einführung vor 20 Jahren weltweit verkauft

Seit 2000 ist die Titan Minimal Art von Silhouette für die Raumfahrt zertifiziert. Das Fehlen von Schrauben und Scharnieren garantiert unabdingbare Sicherheit, indem die Gefahr von freischwebenden Gegenständen innerhalb von Raumhelmen, Atemschutzgeräten sowie innerhalb des Raumfahrzeugs selbst auf ein Minimum reduziert wird. Bis heute war die TMA auf über 30 Missionen ins All der treue Begleiter von Astronauten. Seit 2017 fertigt Silhouette International auch eigene Gläser, im so genannten Lens Lab, einem extra errichteten Gebäude auf dem Werksgelände. Fassung und Glas werden am Firmenstandort in Linz mit höchsten technischen Ansprüchen gefertigt und für die Silhouette Brillenkollektionen maßgeschneidert. Seit der Einführung der TMA hat Silhouette dieses scharnierlose Konzept auch auf viele andere Designs übertragen. Aus fertigungstechnischer Sicht ergeben sich daraus vielfältige Herausforderungen. Zum einen die Notwendigkeit, eine Vielzahl von Materialien zu verbinden, einschließlich Titan und anderer Spezial-Legierungen. Zum anderen die Notwendigkeit, ästhetisch ansprechende Verbindungen herzustellen, das heißt Verbindungen, die optisch nicht erkennbar sind oder keine spürbare Veränderung der Textur bewirken. Schließlich müssen die Verbindungen eine ausgezeichnete Flexibilität und hohe Festigkeit bieten, damit sie unzählige Male ohne Formveränderung oder Verschlechterung der mechanischen Festigkeit auf- und zugeklappt werden können.

Vor dem Hintergrund dieser technischen Anforderungen und der marktüblichen Nachfrage nach mehreren neuen Kollektionen pro Jahr, suchte Silhouette nach einem Partner, der sowohl bei der Entwicklung der Fertigungsprozesse unterstützt als auch die eigentliche Produktionsanlage aus einer Hand bereitstellt. Schon früh erkannte man, dass man vom traditionellen Widerstandsschweißen zum Laserschweißen übergehen musste, um die hohen Qualitäts- und Durchsatzanforderungen zu erfüllen.

Bei der Suche nach potenziellen Lieferanten kristallisierte sich Coherent aus mehreren Gründen als Favorit heraus. So war Coherent eines der wenigen Unternehmen, welches die gesamte Lösung, das heißt die Laserquelle und alle damit verbundenen Optomechaniken, Teilehandling und Software in einem Paket gesamtverantwortlich konstruieren, bauen und liefern konnte. Außerdem war Coherent von Anfang an bereit, an der Entwicklung des Prozesses mitzuwirken und stellte sich mit seiner umfangreichen Laser- und Applikationskompetenz als perfekter Partner für Silhouette heraus. Zunächst erwarb Silhouette manuelle Laserschweißsysteme von Coherent für den Prototypenbau und die Reparatur. Der Erfolg beim Einsatz dieser Systeme führte zum Kauf der MPS Rotary (Modular Processing System), einem Laserschweißsystem, das speziell an die Bedürfnisse von Silhouette angepasst wurde. Die Bereitschaft von Coherent, diese Anpassung durchzuführen, war ein weiterer wichtiger Faktor für Silhouette bei der Auswahl des Lieferanten.

Schlüsselfertiges System zum Schweißen, Schneiden und Bohren

Die MPS Rotary ist ein automatisiertes, schlüsselfertiges System zum Schweißen, Schneiden und Bohren von Metall, in diesem Fall mit einer 200-W-Faserlaserquelle (Star Fiber 200). Die Kombination aus Scanner-Optik und Y-Achse ermöglicht variable Arbeitsfelder. Das System selbst ist zur Sicherheit des Bedieners vollständig abgeschlossen (Laser der Klasse I). Es verfügt über einen geschweißten Stahl-Grundrahmen und ist dennoch relativ kompakt. Verschiedene Optionen, einschließlich integrierter Bildverarbeitung sind verfügbar. Die Be- und Entladung von Teilen erfolgt während der Bearbeitung über einen Rundschalttisch. Die benutzerfreundliche Software ermöglicht die Nutzung des Systems durch Bediener mit minimaler Qualifikation und Schulung. So erkennt das System beispielsweise automatisch die Art des bestückten Teils und ruft das richtige Bearbeitungsprogramm auf. Silhouette-Ingenieure ändern in der Regel täglich Parameter, um spezifische Produktionsanforderungen zu erfüllen und die flexible MPS Rotary-Software unterstützt diese Vorgehensweise optimal. Silhouette betreibt das System fünf Tage in der Woche in zwei Schichten am Tag bei einer ausgezeichneten Maschinenverfügbarkeit und Betriebszeit.

Aus wirtschaftlicher Sicht war der Wechsel vom Widerstands- zum Laserschweißen ein gewaltiger Erfolg, der zu einer Gesamtkosteneinsparung von 80 % führte. Das Laserschweißen erwies sich als hervorragend automatisierbar und ermöglichte eine erhebliche Steigerung des Produktionsdurchsatzes – teilweise durch deutlich verkürzte Rüstzeiten. Mit Coherents MPS Rotary konnten die Werkzeug- und Fertigungskosten insgesamt gesenkt werden, da nun mehrere Prozessschritte in einer Maschine durchgeführt werden, was deutliche Vorteile bei der Energieeinsparung, Nachhaltigkeit und Produktivität zur Folge hat. Ebenso wichtig ist die hohe Schweißqualität; die Schweißteile selbst weisen aufgrund der geringeren Wärmeeinbringung in das Bauteil hohe Festigkeit auf, und die Elastizität der Schweißverbindung ist besser. Die MPS Rotary erlaubt es Silhouette, schnell neue Designs in der Produktion umzusetzen, um dem vierteljährlichen Verkaufszyklus nachzukommen und begrenzte Losgrößen (typischerweise 150 bis 300 Stück) effizient zu produzieren.

„Auch wenn wir immer bestrebt sind, noch einzigartigere und modischere Designs zu entwickeln, bleibt der Tragekomfort oberstes Gebot“, sagt David Illitz, Prozessleiter Rohteilfertigung. „Das stellt uns vor technische Herausforderungen in Bezug auf die Materialbeschränkungen. Das Laserschweißen, das hochpräzise und sehr reproduzierbare Ergebnisse liefert, war ein wesentlicher Faktor dafür, dass wir diese hochmodernen Konstruktionen erfolgreich in die Produktion bringen konnten. Die Flexibilität der Laserbearbeitung gibt uns zudem die Gewissheit, dass wir diesen Ansatz noch viele Jahre lang nutzen können. Vor allem die enorme Vielseitigkeit des MPS Rotary-Systems stellt sicher, dass wir alles, was unsere Konstrukteure kreieren, kostengünstig in die Produktion bringen können.“
