Externes Werkzeugmagazin steigert Produktivität

| Autor/ Redakteur: Hans-Peter Weise / Bernhard Kuttkat

Die wachsende Anzahl anspruchsvoller Bearbeitungsaufgaben hat meist die Erhöhung der Werkzeuganzahl zur Folge. Die Kapazität des internen Werkzeugmagazins setzt allerdings Grenzen. Abhilfe schafft ein externes Scheibenmagazin. Das Einwechseln der Werkzeuge in das interne Magazin übernimmt ein Roboter.

Firma zum Thema

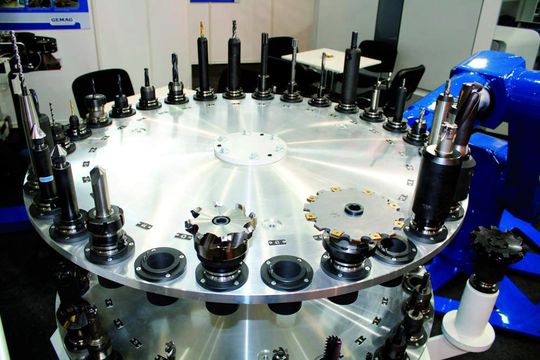

Bild 1: Modular aufgebautes, externes Werkzeugmagazin mit 60 Plätzen für SK-40-Werkzeuge; das maximale Gewicht eines Werkzeugs beträgt 12 kg, die Werkzeuglänge ist beliebig.
Bild 1: Modular aufgebautes, externes Werkzeugmagazin mit 60 Plätzen für SK-40-Werkzeuge; das maximale Gewicht eines Werkzeugs beträgt 12 kg, die Werkzeuglänge ist beliebig.
( Archiv: Vogel Business Media )

Welcher Nutzer einer CNC-Werkzeugmaschine stand nicht schon vor dem Problem, dass die Anzahl der im Werkzeugmagazin befindlichen Werkzeuge für die unterschiedlichen und komplexen Bearbeitungsvorgänge nicht ausreicht. Mit der Spezifikation der Werkzeugmaschine im Rahmen der Investitionsplanung wird die Anzahl der Werkzeugplätze festgelegt oder das Budget erlaubt nur eine bestimmte Anzahl an Werkzeugen, denn jeder Platz im Magazin kostet Geld. Grundlage ist letztendlich das zum Zeitpunkt der Planung bekannte Werkstücksortiment, das auf der Werkzeugmaschine bearbeitet werden soll.

Anspruchsvolle Bearbeitungsaufgaben erfordern mehr Werkzeuge

Die wachsende Anzahl anspruchsvoller Bearbeitungsaufgaben hat meist die Erhöhung der benötigten Werkzeuganzahl zur Folge oder in der Großserienfertigung werden Geschwisterwerkzeuge notwendig, um eine bedienarme Schichtgestaltung zu realisieren. Dann sind Neuinvestitionen in Maschinen/Bearbeitungszentren notwendig, um eine höhere Anzahl an Werkzeugplätzen zu realisieren oder man verliert durch das manuelle Einwechseln von Werkzeugen in die Hauptspindel oder in das interne Magazin an Produktivität.

Zur Erhöhung der Produktivität und Flexibilität einer vorhandenen CNC-Werkzeugmaschine unabhängig von Maschinentyp und Hersteller bietet die Gelenauer Maschinenbau AG ein neues externes Werkzeugmagazin an (Bilder 1 und 2). Das mittelständische sächsische Unternehmen mit seinen 100 Mitarbeitern war bisher hauptsächlich als Baugruppenlieferant für Werkzeugmaschinenhersteller und deren Zulieferer sowie in der Präzisionsteilefertigung und Großteilebearbeitung erfolgreich.

Externes Scheibenmagazin wird neben der Maschine angeordnet

Mit eigenen Produkten möchte das Unternehmen sein Leistungsangebot deutlich erweitern und das vorhandene Know-how aus mehr als 50-jähriger Produktionserfahrung nutzen. Der neue, als Scheibenmagazin konzipierte Werkzeugspeicher wird neben der zu erweiternden Werkzeugmaschine angeordnet.
