Burghardt+Schmidt Hightech-Maschinen für hochpräzises Schneiden und Richten dünner Metallbänder

| Redakteur: Dietmar Kuhn

Die Burghardt+Schmidt GmbH stellt auf der Euroblech 2012 zwei Neuheiten vor: Eine CNC-Präzisions-Längsteilschere und eine kleine Querteilanlage. Bei der CNC-Präzisions-Längsteilschere, die in eine Längsteilanlage integriert ist handelt es sich um eine Längsteilanlage mit Verpackungslinie für Kupfer und Messingbänder mit sehr empfindlicher Oberfläche.

Firmen zum Thema

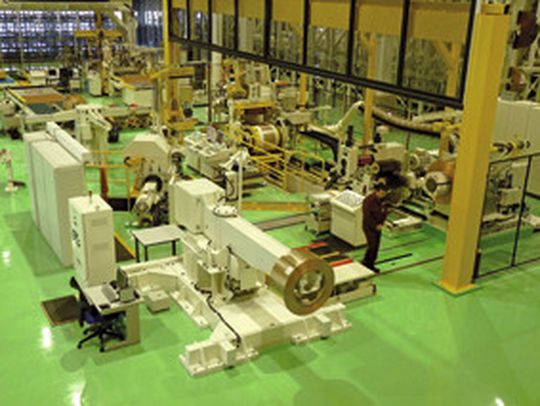

In der Produktion stellt Burghardt+Schmidt hohe Ansprüche an Qualität und Präzision.
In der Produktion stellt Burghardt+Schmidt hohe Ansprüche an Qualität und Präzision.
(Bild: Burghardt+Schmidt)

Das Ausgangsmaterial mit einer Breite von 680 mm wird in bis zu 40 Einzelstreifen geschnitten. Die Anlagengeschwindigkeit kann bis zu 400 m/min betragen und die Materialdicke reicht von 0,05 bis 1,0 mm. Das Herzstück dieser Anlage ist die auf der Euroblech 2012 ausgestellte CNC-Präzisions-Längsteilschere. Diese ist mit einer spielfreien Wälzlagerung und einer spielfreien Überschnitteinstellung ausgestattet.

CNC-Präzisions-Längsteilschere garantiert hohe Schnittqualität

Höchste Qualitätsanforderungen an die Messerwellen und Lagerungen garantieren höchste Schnittqualität mit minimalem Schnittgrat. Desweiteren hat die CNC-Präzisions-Längsteilschere eine automatische Regelung des Überschnitts im Betrieb.

Die Präzisions-Längsteilanlage wird mit einer Vakuumbremsrolle ausgeführt, damit Bänder mit hochempfindlicher Oberfläche gefahren werden können. Eine automatische Einfädelvorrichtung ist in das fahrbare Bremsgerüst integriert. Diese holt die geschnittenen Bänder von der Längsteilschere ab und führt die Streifen durch das Bremsgerüst und an die Schopfschere heran: Hier werden die Bänder gerade abgeschnitten. Danach werden die Streifen automatisch in den Aufwickler geführt.

Präzisions-Längsteilanlage mit umfangreicher Peripherie

Der Lieferumfang der Anlage wird durch eine komplette Verpackungslinie mit Kippstuhl, Abbindedrehtisch, Wiegevorrichtung, Einzelringabbindevorrichtung, Portal mit Hubeinheit und Greifsystem sowie einer Folieneinwickelmaschine ergänzt.

Burghardt + Schmidt auf der Messe Euroblech 2012: Halle 27, Stand C59
