Patentierte Verzahnungswalzmaschine arbeitet präziser denn je

EMO Hannover 2017 Patentierte Verzahnungswalzmaschine arbeitet präziser denn je

29.08.2017Autor Stéphane Itasse

Mit einer neuen Verzahnungswalzmaschine von Pee-Wee lassen sich Außenverzahnungen, Zahnwellenprofile, Evolventen-Profile und Sonderprofile spanlos so präzise wie noch nie herstellen.

Anbieter zum Thema

PEE-WEE GmbH

Timesavers International B.V.

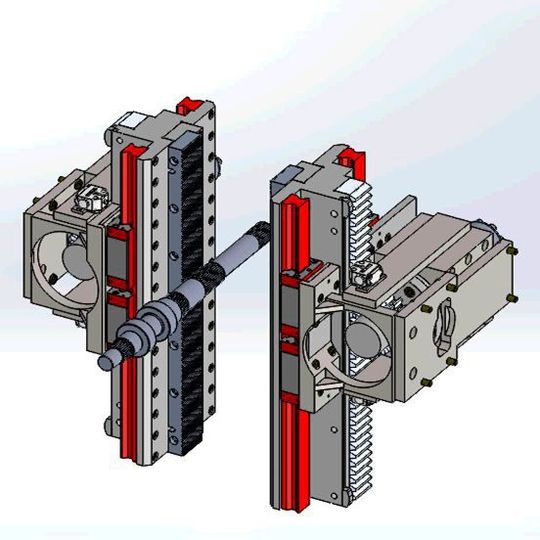

Das Funktionsprinzip der Rack-Verzahnungswalzmaschinen: Die Werkzeuge führen eine gegenläufige senkrechte Translationsbewegung aus. Diese ist mit dem waagrechten Schlittenvorschub überlagert.
(Bild: Pee-Wee)

Die patentierten Verzahnungswalzmaschinen der Rack-Baureihe kombinieren das Walzen mit CNC-gesteuertem Vorschub und reversierenden Walzstangen und sind auf der EMO Hannover 2017 in Halle 26 am Stand B53 zu sehen. Angebracht werden die Verzahnungen und Profile beispielsweise auf Getriebewellen, Antriebswellen oder Steckachsen. Geringe und exakt regelbare Umformkräfte erweitern laut Hersteller die Anwendung auf Hohlwellen und andere komplexe Umformaufgaben.

Verzahnungswalzmaschine fertigt bis zu zehn Profile in einer Aufspannung

Mehrere Verzahnungen können positioniert zueinander hergestellt werden. Je nach Maschinentyp können bis zu zehn verschiedene Profile in einer Aufspannung gefertigt werden. Die umformoptimierte Werkzeugausführung und -anordnung verbessern die Einbringung der Kontur, welche einfacher und kostengünstiger erfolgen kann im Vergleich zu bekannten Fertigungsverfahren. Gleichzeitig wird eine größere Produktionsflexibilität erreicht.

Bildergalerie

Je nach Werkstückabmessungen kommen Verzahnungswalzmaschinen mit einem oder zwei Schlitten zum Einsatz.

So sehen die neuen Verzahnungswalzmaschinen der Rack-Baureihe aus.

Die Werkzeuge führen beim Verzahnungswalzen in den Maschinen der Rack-Baureihe eine gegenläufige senkrechte Translationsbewegung aus. Diese Translationsbewegung ist mit dem waagrechten Schlittenvorschub überlagert. Alle Achsen sind CNC-gesteuert, somit kann der Umformgrad an dem Werkstück individuell eingestellt werden.

Geringe Umformkräfte erlauben auch Verzahnungswalzen von Hohlteilen

In jedem Arbeitsgang können bis zu 15 Vorschübe programmiert werden. Hierdurch können unterschiedlich verformbare Materialien im Umformprozess einerseits mit hoher Präzision und andererseits minimaler Umformkraft (zum Beispiel Hohlteile) werkzeugschonend hergestellt werden. Das Durchlaufwalzen ist ebenfalls möglich.

Alle verfahrenstechnischen Parameter werden bei der Abnahme der Maschine in Diez zur Verfügung gestellt. Dies beinhaltet sowohl die optimalen Vorschübe und Drehzahlen als auch die Werkzeug-und Rohteilabmessung.
