Portalroboter sorgt für eine flexible Sackpalettierung

| Autor/ Redakteur: Elmar Stöve / Rüdiger Kroh

Papier- und Aluminium-Verbundsäcke sollten nicht nur auf Paletten gesetzt, sondern auch in etwa 1,2 m hohe Umkartons hineinpalettiert werden. Ein Portalroboter mit 150 kg Handhabungsgewicht löst diese Aufgabe mit einem speziell entwickelten Greifer.

Firma zum Thema

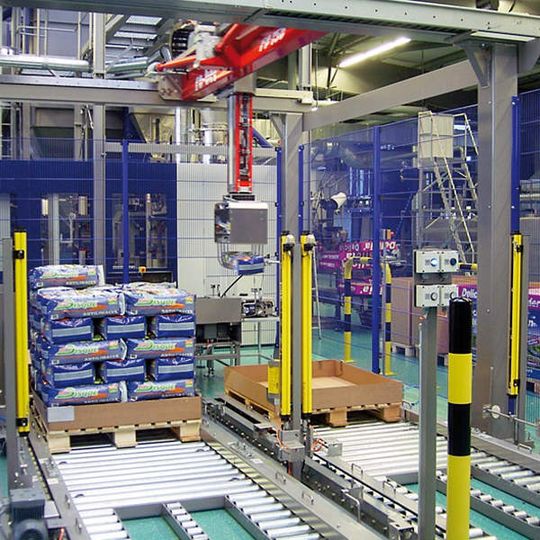

Bild 1 (links): Die Roboterpalettieranlage nimmt inklusive Zu- und Abführung eine Fläche von 16 m² in Anspruch.
Bild 1 (links): Die Roboterpalettieranlage nimmt inklusive Zu- und Abführung eine Fläche von 16 m² in Anspruch.
( Archiv: Vogel Business Media )

Das Palettieren von Sackware kann nicht nur mit Portalrobotern, sondern auch mit Lagenpalettierern oder Knickarm-robotern vorgenommen werden. Der Portalroboter bietet jedoch Vorteile im Hinblick auf die maximale Anzahl der Palettenplätze und deren Erreichbarkeit, damit verbunden die mögliche Palettierhöhe und vor allem beim Palettieren in einen zur Verkaufspräsentation eingesetzten Umkarton hinein.

Das Unternehmen Frunol Delicia blickt auf eine über 190-jährige Tradition in den Geschäftsfeldern Pflanzenschutz und Schädlingsbekämpfungsmittel zurück. Damit ist es eines der erfahrensten mittelständischen Chemieunternehmen, das über eine führende Marktstellung im Geschäftsbereich der Rodentizide verfügt.

Jetzt hat Frunol die Palettierung von Sackware automatisiert und Rober mit der Installation eines Portalrobotersystems betraut. Die Roboterserie Genix mit einem Handhabungsgewicht von 150 kg kann bei Beschleunigungen von über 6 m/s² Geschwindigkeiten in allen Achsen von mehr als 4 m/s erreichen. Die räumliche Ausdehnung reicht von 4 m in Länge und Breite bis zu 8 m Breite und über 40 m in der Länge, und das bei Palettierhöhen von mehr als 2,4 m. In der Version Genix xp (xp: expanded) kann die Roboterbreite bis 15 m betragen und ist daher besonders geeignet für Lageranwendungen. Die Serie Gigant bietet Handhabungsgewichte von 300, 500 und 1000 kg.

Verbundsäcke müssen in einen 1,2 m hohen Umkarton palettiert werden

Bei dieser Anwendung sind Papier- und Aluminium-Verbundsäcke mit einem Füllgewicht bis 25 kg zu palettieren. Eine besondere Herausforderung besteht dabei darin, die Säcke auch in einen etwa 1,2 m hohen und zur Verkaufspräsentation eingesetzten Umkarton zu palettieren. Als Palettenformate kommen die CP1- und CP2-Palette sowie eine Displaypalette (Euro-Halbpalette) mit dem aufgesetzten Umkarton zum Einsatz.

Auf die CP1- und CP2-Palette wird zusätzlich ein Kartontray zum Schutz der unteren Lage aufgesetzt, in das ebenso hineinpalettiert werden muss. Zusätzlich sind auch Papierzwischenlagen zur Stabilisierung einzulegen. Die zu realisierende Palettierhöhe beträgt maximal 1,8 m.
