Wendespanner Schwere Werkstücke um 360° drehen

Redakteur: Simone Käfer

Auf der diesjährigen AMB stellt Demmeler den Wendespanner Rotatorix R 2000 / 900 vor. Mit ihm können sich Werkstücke bis zu 4.000 kg endlos um ihre Achse drehen.

Firmen zum Thema

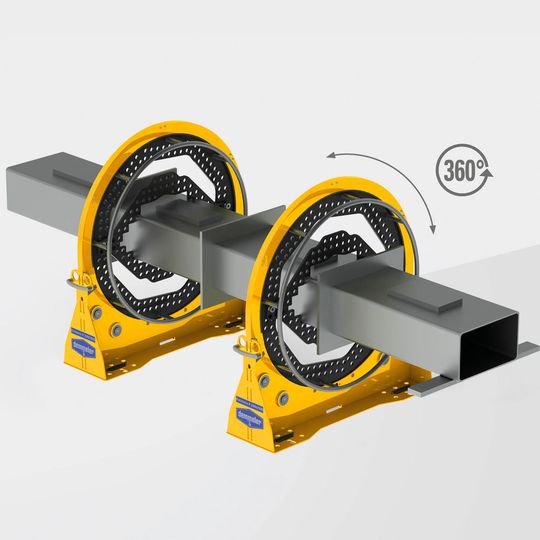

Durch drehen der Werkstücke um deren eigene Achse, kommen Werker mit dem Rotatorix überall hin.
Durch drehen der Werkstücke um deren eigene Achse, kommen Werker mit dem Rotatorix überall hin.
(Bild: Bild: Demmeler)

Der Schwenkdurchmesser des Rotatorix R 2000 / 900 liegt bei 1288 mm, der Rotationsmittelpunkt ist auf einer Höhe von 783 mm. Damit können Anwender ihr Werkstück in die beste Position zur Bearbeitung bringen. Denn der Schwerpunkt des Werkstücks lässt sich zusätzlich mittels eines CAD-Systems bestimmen, das Werkstück dann flexibel mit dem Spannsystem befestigen und so von Hand oder per Motor 360° endlos um die Rotationsachse drehen.

Der Wendespanner selbst misst 1465 x 1300 mm, wobei sich die Länge flexibel einstellen lässt: Da die zwei Einheiten einfach verstellt werden können und das Werkstück dabei die Traverse bildet, können die zu bearbeitenden Teile beliebig lang sein, mit einem Durchmesser bis 1288 mm. Das Drehmoment entspricht 1770 Nm.

Mitarbeiterschutz mit Rotatorix

Durch den Einsatz des Rotatorix R 2000 / 900 ergeben sich aber nicht nur technische, sondern auch wirtschaftliche und soziale Vorteile für den Betrieb. Zum einen punktet der Wendespanner mit seiner sicheren Anwendung und fungiert als präventiver Gesundheitsschutz für die Arbeiter: Durch die ergonomische Arbeitsweise kommt es zu wesentlich geringeren Gesundheitsbelastungen, was die Ausfallquoten deutlich senkt – auch über einen langfristigen Zeitraum hinweg. Zum anderen kann eine bestmögliche Qualität erzielt werden, da durch eine optimierte Schweißreihenfolge auch weniger Schweißverzug an den Werkstücken zu verzeichnen ist. Auch die Abschmelzleistung kann durch den Einsatz des Rotatorix erhöht werden.

Varianten des Wendespanners

Um für jeden Einsatz die besten Voraussetzungen zu schaffen, ist der Wendespanner in mehreren Varianten erhältlich. So können etwa beide Aggregate mit Rollen und Pendelrolle für vollkommene Flexibilität ausgestattet werden oder ein Aggregat umfasst Rollen mit Pendelrolle während das andere mittels Dübel am Boden fixiert wird. Auch eine Ausführung mit Führungsrollen für das Demmeler-Schienensystem ist möglich. Die Aufspannung der individuellen Werkstücke erfolgt entweder durch ein Standardjoch mit Fixierungskette oder aber durch individuelle Joche, die speziell für die jeweiligen Anforderungen konzipiert werden.

Vorgestellt wird die Neuauflage des Wendespanners erstmals auf der AMB 2016 in Halle 6, Stand C63.
