Prüftechnik Blaue Dombeleuchtungen für die Oberflächenprüfung

Anbieter zum Thema

Vision & Control GmbH

MaSuB GmbH - Maschinen für die Schweißnahtvorbereitung und Blechbearbeitung

AGTOS Gesellschaft für technische Oberflächensysteme mbH GmbH

LVD GmbH

Mit dem Einsatz von energiereichen blauen Power-LEDs in seinen Vicolux-Dombeleuchtungen bringt Vision & Control ein neues Produkt für die Präzisionsinspektion auf den Markt. Durch die Kombination von blauer Beleuchtungstechnik mit darauf abgestimmten Objektiven können Oberflächen in bis dato unerreichter Auflösung und Schärfentiefe untersucht werden. Selbst der blinde Fleck der Kameraöffnung kann ausgeleuchtet werden.

Mit der Reihe Vicotar Blue Vision widmet sich die Vision & Control GmbH schon seit geraumer Zeit der Inspektion von Oberflächen mit blauem Licht, weil im sichtbaren Spektralbereich um 450 Nanometer der Beugungsfehler am geringsten ist. Deshalb können mit darauf abgestimmten Objektiven und Beleuchtungen Oberflächen bei sehr hoher Auflösung und gleichzeitig maximaler Schärfentiefe untersucht werden. Zwei Einflussgrößen die eigentlich im Widerspruch zueinanderstehen.

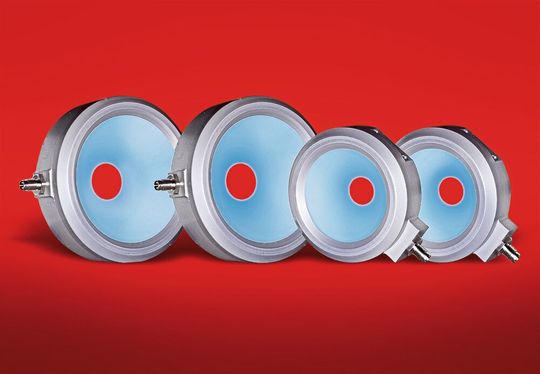

Jetzt setzt der Thüringer Hersteller energiereiche blaue Power-LEDs auch in seinen Vicolux-Dombeleuchtungen ein. Damit schlägt Vision & Control ein neues Kapitel in Sachen Prüfgenauigkeit und Oberflächenerkennung auf. Dank ihrer kurzen Wellenlänge erzeugen die Power-LEDs ein energiereiches Licht, das auch feinste Details und Oberflächenstrukturen präzise ausleuchtet. Durch die schattenfreie und sehr diffuse Lichtverteilung können selbst kleinste Defekte, Risse oder Kratzer sicher erkannt werden. Sogar auch auf stark spiegelnden Oberflächen. Überall dort, wo es auf fehlerfreie Produkte ankommt, ist das von größter Bedeutung. Zum Beispiel in der pharmazeutischen Verpackungsindustrie, wenn es um die Kontrolle von Tabletten in Blistern oder die Prüfung von Produkten unter transparenter Folie geht.

Auch Integration in bestehende Anlagen

Vision & Control bietet die blauen Dombeleuchtungen in zwei Produktreihen an. In der Smart-Light-Version als D-CLR-60x18-B450-P-SL mit einem Leuchtfelddurchmesser von 60 Millimeter und 830 W/m² Bestrahlungsstärke (im Blitzbetrieb 3.700 W/m²); sowie als D-CLR-84x24-B450-P-SL mit 84 Millimeter Leuchtfelddurchmesser und 670 W/m² Bestrahlungsstärke (im Blitzbetrieb 2.100 W/m²). Beide werden über den separaten Beleuchtungscontroller Vicolux DLC3005 gesteuert. Diesen gibt es für Wand- oder Hutschienen-Montage (Variante „R”) gesteuert.

In die 24-Volt-Varianten der SFD-Serie ist der Beleuchtungscontroller bereits integriert. SFD30/9-B470-P/24V hat einen Leuchtfelddurchmesser von 61 Millimeter, die Bestrahlungsstärke in fünf Millimeter Arbeitsabstand beträgt 208 W/m², entsprechend 19.500 Lx Beleuchtungsstärke. SFD42/12-B470-P/24V hat einen Leuchtfelddurchmesser von 85 Millimeter, die Bestrahlungsstärke in fünf Millimeter Arbeitsabstand beträgt 149 W/m², entsprechend 14.000 Lx Beleuchtungsstärke.

Ob mit oder ohne integrierten Controller, beide Varianten sind bauartbedingt kompatibel und können problemlos auch in bestehende Anlagen integriert werden.

Kein blinder Fleck mehr

Eine Herausforderung bei der Oberflächeninspektion ist der dunkle Bereich in der Bildmitte, der durch die Öffnung für die Kamera entsteht. Mit einem Strahlteiler aus der STE-Serie lassen sich die Vicolux-Dombeleuchtungen zusätzlich mit einer Koaxialbeleuchtung zum „Full Dome” erweitern. Dadurch wird der auch der dunkle Bereich des Kameradurchblicks in der Bildmitte mit ausgeleuchtet. Die dann nahezu schattenfreie Ausleuchtung ist ideal, um Unebenheiten auf Oberflächen auszugleichen und Bedruckungen fehlerfrei zu prüfen.
