Eckardt auf der Euroblech 2024 Überarbeitete Version

Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

Eckardt Systems GmbH
MaSuB GmbH - Maschinen für die Schweißnahtvorbereitung und Blechbearbeitung
G+K Umformtechnik GmbH
technotrans SE

Auf der Euroblech in Hannover zeigt Eckardt Systems eine überarbeitete Version seines mobilen Sprühbeölungssystems für Platinen Eos-X Move.

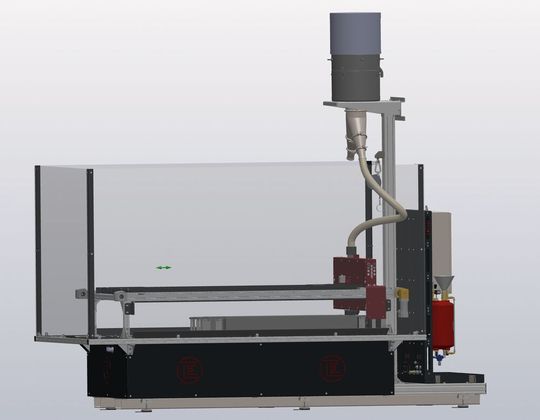

Die Eco-Dosiersteuerung von Eckardt wurde laut eigenen Angaben umfassend überarbeitet und werde auf der Euroblech ebenfalls das erste Mal gezeigt. (Bild: Eckardt Systems)
Die Eco-Dosiersteuerung von Eckardt wurde laut eigenen Angaben umfassend überarbeitet und werde auf der Euroblech ebenfalls das erste Mal gezeigt.
(Bild: Eckardt Systems)

Die Gesamtlösung von Eckardt sei insbesondere für Einsätze in räumlich beengter Umgebung oder bei temporärem Beölungsbedarf geeignet.

Sprühsystem im Fokus

Dreh- und Angelpunkt der mobilen Lösung sei das Sprühsystem Eos von Eckardt. In der auf der Messe gezeigten Konfiguration sei die Sprühkammer mit je neun Sprühdüsen oben und unten bestückt, womit Materialbreiten bis 900 Millimetern bearbeitet werden können. Über die Steuerung lassen sich laut Hersteller Düsen gruppenweise anwählen, falls beim entsprechenden Beölungsgang nicht die gesamte Oberfläche besprüht werden soll. So werde kein überflüssiges Sprühmittel verschwendet. Die leistungsfähige integrierte Absaugung führe den in der Kammer entstehenden Sprühnebel zuverlässig ab

Scanner-Prinzip ohne zusätzliche Transportvorrichtung

Das Eos-X Move benötige keine zusätzliche Transportvorrichtung an der Ein- und Auslaufseite – und damit keinen vergrößerten Einsatzraum. Die Platine werde manuell oder per Roboter aufgelegt. Wie bei einem Scanner fahre die Sprüheinheit über die gesamte Platinenlänge und gebe das Schmiermittel in der vorgewählten Menge an die definierten Oberflächenbereiche ab. Nach dem Zurückfahren werde die beölte Platine entsprechend aus dem Bearbeitungsbereich entfernt. In der Messekonfiguration lassen sich laut Hersteller Materialstücke bis 1250 Millimetern Länge und 5 Millimetern Dicke bei einer Durchlaufhöhe von 900 Millimetern besprühen.

Versorgungseinheit mit überarbeiteter Steuerung

Die Sprühmittelversorgung erfolge über das Eckardt-Dosiersystem EDS. Alle benötigten Komponenten – Vorrats-/Druckbehälter, Ventile für Sprüh- und Steuerluft, Steuerungseinheit – seien an einer Konsole angebracht, die auf dem Grundrahmen verschraubt sei. Somit werde auch für diesen Funktionsbereich kein zusätzlicher Platz benötigt. Die Eco-Dosiersteuerung von Eckardt wurde laut eigenen Angaben umfassend überarbeitet und werde auf der Euroblech ebenfalls das erste Mal gezeigt.

Bequemes Verfahren per Stapler

An der Unterseite des aus Aluminium gefertigten Grundrahmens befinden sich laut Hersteller Gabeln für den Stapler, womit sich das Sprühsystem Eco-X Move bequem verfahren und positionieren lasse. Mithilfe der Stellfüße finde es einen sicheren Halt in jeder Arbeitsumgebung.

Eckardt auf der Euroblech 2024: Halle 27, Stand E 138
