Genkinger und hpl auf der Blechexpo 2023 Millimetergenaues Coilhandling und kontrollierte Kantenkonturen

Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

Genkinger GmbH
Dörken Coatings GmbH & Co. KG
ARKU Maschinenbau GmbH
KOHLER Maschinenbau GmbH

Auf der Blechexpo stellen die Hpl-Neugnadenfelder Maschinenfabrik GmbH (Hpl) und die Genkinger GmbH, zwei Unternehmen der Neuenhauser Gruppe, gemeinsam aus. „Die Exponate zeigen, wie Prozesse ‚state of the art‘ ablaufen können“, sagt Genkinger-Geschäftsführer Richard Ludwig.

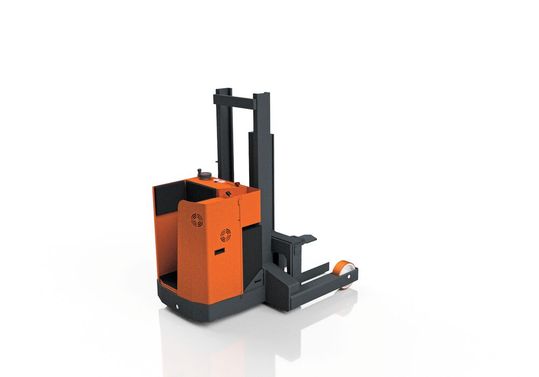

Der sondergefertigte Elektrotransport von Genkinger schafft mehr Sicherheit und Tempo beim Coilhandling.(Bild: Genkinger)
Der sondergefertigte Elektrotransport von Genkinger schafft mehr Sicherheit und Tempo beim Coilhandling.
(Bild: Genkinger)

Genkinger präsentiert den Fachbesuchern einen sondergefertigten Elektrotransporter für das Coilhandling vom Lager bis zur Haspel. Er ist exakt auf die Maße der Coils des Kunden ausgelegt: Durchmesser von 970 bis 1.500 Millimeter und Breiten von 340 bis 470 Millimeter. Bei diesen Maßen ist ein Niederhalter aus Sicherheitsgründen angebracht. Die Tragfähigkeit des Coiltransporters beträgt maximal 4.500 Kilo.

Hauptmerkmale des Gerätes sind ein Breitspurfahrwerk, verstellbare Prismengabeln und ein ebenfalls an den jeweiligen Coil anpassbarer Niederhalter. Der Antrieb ist pendelnd gelagert, was eine flexible Lastverteilung, komfortables Fahrverhalten und eine stets sichere Traktion gewährleistet.

Hauptmerkmale des Gerätes sind ein Breitspurfahrwerk, verstellbare Prismengabeln und ein ebenfalls an den jeweiligen Coil anpassbarer Niederhalter. Der Antrieb ist pendelnd gelagert, was eine flexible Lastverteilung, komfortables Fahrverhalten und eine stets sichere Traktion gewährleistet.

Die Funktion „Seitenverschiebung“ erhielt eine einfache, praktische Zweihandbedienung, um zu verhindern, dass die Hubeinheit im abgesenkten Zustand mit den Fahrwerksfüßen kollidiert. Dieser Lösung wurde aus Kostengründen gegenüber der alternativen elektrischen Verriegelung mit Seilzuggeber und Schaltungserweiterung der Vorzug gegeben.

Innovatives Scansystem

Hpl demonstriert auf der Messe ein innovatives Scansystem, wie Kantenkonturen von Schmalband (4 bis 250 Millimeter Breite; 0,2 bis 3 Millimeter Dicke) im Produktionsprozess effektiver kontrolliert und korrigiert werden. Der Con Scan zeigt dem Anwender selbst kleinste Abweichungen von der Sollkontur auf einem Monitor grafisch an und senkt die Risiken von Produktionsausfällen.

Die Messergebnisse des Hpl-Systems übertreffen die bislang subjektiv von Bedienern vorgenommene Einschätzungen der Kanten anhand des Späne-Flusses. Gegenüber einer mikroskopischen Betrachtung eines Probestücks am Ende des Coils verbucht das System einen entscheidenden Vorteil: Es liefert alle Ergebnisse nicht erst nach der Bearbeitung eines gesamten Rings, sondern prozessual in Echtzeit.

So funktioniert der Con Scan: Der Bediener konfiguriert eine Vielzahl an Messparametern wie Banddicken, Fasenwinkel/-längen, Radien, Bandbreiten oder Nutbreiten/-tiefen. Daraufhin erhält er vom System die gewünschten Informationen zu gefürchteten Schneidgraten oder Ausbrüchen. Vorgegebene Radien und die Lage ihrer Scheitelpunkte lassen sich nun exakter als bislang einhalten. Der Con Scan ist auch nachträglich in vorhandene Linien integrierbar.

Genkinger und Hpl auf der Blechexpo: Halle 8, Stand 8508
