Voith auf der Euroblech 2022 Antriebstechnik für Bearbeitungsmaschinen

Anbieter zum Thema

J.M. Voith SE & Co. KG / VTHL

Voith GmbH & Co. KGaA

KOHLER Maschinenbau GmbH

Weil Technology GmbH

G+K Umformtechnik GmbH

Voith stellt am Stand effiziente und ressourcenschonende Antriebe für den Einsatz in Blechbearbeitungsmaschinen vor.

Voith Turbo zeigt die kompakten drehzahlvariablen Pumpenantriebe Drivax IQ4 und Drivax RQ4. Die neuen Antriebe erweitern das breite Leistungsspektrum der Drivax-Familie. Weitere Highlights auf dem Messestand des Antriebsspezialisten sind die autarken Servoantriebe Drivax CLDP, deren zehnjährige Erfolgsgeschichte mit neuen Baugrößen fortgeschrieben wird, sowie der für Roboter-Anwendungen entwickelte Drivax CLCP.

Für den Einsatz in Pressen ab 500 kN sind die speziell entwickelten Pressenantriebe Drivax PDSC und Drivax PSH die perfekte Wahl.

Drehzahlvariabler Antrieb für Anwendungen mit hoher Leistungsdichte und hoher Dynamik

Drivax-IQ4-Antriebe bestehen aus einem Servomotor mit einer direkt angebauten Innenzahnradpumpe, die gemeinsam Volumenstrom und Druck regeln. Das System erlaubt einen maximalen Volumenstrom von 83 l/min sowie einen Maximaldruck von 345 bar. Der drehzahlgeregelte Pumpenantrieb Drivax IQ4 kombiniert dabei Energieeffizienz mit hoher Leistungsdichte und Robustheit. Im Gegensatz zu herkömmlichen, ventilgesteuerten Hydrauliksystemen bieten Drivax Antriebe Leistung nach Bedarf. Durch das Power-on-Demand-Prinzip arbeitet das System im Teillastbereich sowie außerhalb des Maschinenzyklus energiesparend mit reduzierten Geschwindigkeiten. Das kompakte Design sowie die Schnittstellenarchitektur ermöglichen eine einfache Integration in Maschine und Steuerung.

Kompaktes Design für ein vielseitiges Anwendungsspektrum

Der Drivax RQ4 besteht aus einem Servomotor mit einer direkt angebauten Radialkolbenpumpe, die gemeinsam einen Volumenstrom von maximal 450 l/min bei einem maximalen Druck von 350 bar regeln. Der drehzahlgeregelte Pumpenantrieb kombiniert Energieeffizienz mit hoher Leistungsdichte und Robustheit. Zudem bietet der Drivax RQ4 im Gegensatz zu herkömmlichen, ventilgesteuerten Hydrauliksystemen Leistung nach Bedarf. Das bedeutet, dass das System im Teillastbereich und außerhalb des Maschinenzyklus ressourcensparend und effizient mit reduzierten Geschwindigkeiten arbeitet. Bei diesem Power-on-Demand-Prinzip können mit Hilfe der lastabhängig schaltbaren Pumpe spezielle Lastprofile mit reduzierter Baugröße des Motors und der Peripherie realisiert werden. Das kompakte Design und die Schnittstellenarchitektur erlauben darüber hinaus eine einfache Integration in Maschine und Steuerung.

Der autarke Servoantrieb von Voith feiert Jubiläum

Mit dem Drivax CLDP leitete Voith vor zehn Jahren eine neue Ära in der Antriebstechnik ein. Mittlerweile sind weltweit mehr als 1.000 Drivax CLDP Achsen im Einsatz. Pünktlich zum Jubiläum erweitert der Technologiekonzern die Linie um zwei neue Baugrößen des autarken Servoantriebs. Maschinenbauern stehen damit insgesamt fünf Baugrößen zur Auswahl, was eine noch präzisere Anpassung des Servoantriebs an die jeweilige Anwendung erlaubt.

Die Hauptkomponenten der linearen Servoachse CLDP sind ein Servomotor, eine Innenzahnradpumpe sowie ein Aktuator. Druck- und/oder Positionssensoren sorgen für die exakte Steuerung von Kraft und Position, während die Geschwindigkeits- und Richtungssteuerung der Bewegung ohne Ventiltechnik erfolgt. Durch dieses Bauprinzip sind weder eine Hydraulikaggregat noch eine Verrohrung erforderlich. Das kompakte Design und die Schnittstellenarchitektur bieten eine einfache Integration in Maschine und Steuerung.

Drivax CLDP ist eine Alternative für elektromechanische Antriebe im Kraftbereich ab 50 kN. Die Technologie kombiniert Robustheit und Kraftdichte der Hydraulik mit der Regelbarkeit der Servotechnik. Weitere Vorteile sind der nahezu verschleißfreie Betrieb, die Unempfindlichkeit gegen Kraftspitzen, der geringere Energiebedarf sowie der Entfall von Kühl- und Schmieraggregaten.

Die leichte und leistungsstarke maßgeschneiderte lineare Antriebslösung

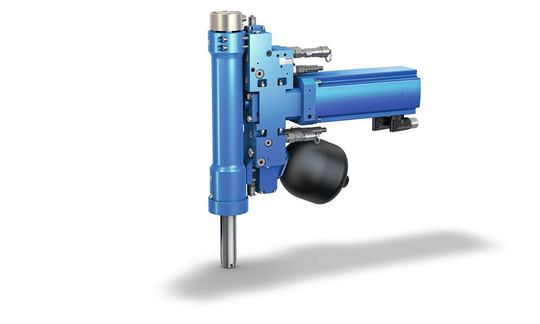

Der Servoantrieb Drivax CLCP ist eine autarke Linearachse, die sich durch ihr überragendes Verhältnis von Leistung zu Gewicht auszeichnet. Dies macht die Linearachse auch zur einer idealen Alternative für robotergestützte Anwendungen. Hauptkomponenten des Drivax CLCP sind ein Servomotor, eine 4Q-Innenzahnradpumpe sowie ein Aktuator. Druck- und/oder Positionssensoren ermöglichen die exakte Steuerung von Kraft und Position, während die Geschwindigkeits- und Richtungssteuerung der Bewegung ohne Ventiltechnik erfolgt. Durch ihr Konstruktionsprinzip sind ein Hydraulikaggregat oder eine Verrohrung nicht erforderlich. Die lastadaptive oder elektrische hydraulische Getriebeumschaltung reduziert die Baugröße der Komponenten und senkt somit Beschaffungs- und Installationskosten. Das kompakte Design sowie die Schnittstellenarchitektur bieten eine einfache Integration in die Maschine und Steuerung.

Mit diesen Eigenschaften ist die autarke Linearachse Drivax CLCP auch eine Alternative für elektromechanische Antriebe. Denn die Technologie kombiniert Robustheit und Kraftdichte der Hydraulik mit der Regelbarkeit der Servotechnik. Die weiteren Vorteile sind dabei der nahezu verschleißfreie Betrieb, die Unempfindlichkeit gegen Kraftspitzen, der geringere Energiebedarf sowie der Entfall von Kühl- und Schmieraggregaten.

Der ressourcenschonende servohydraulische Pressenantrieb für hohe Kräfte bei hoher Produktivität

Im Pressenantrieb Drivax PSH ersetzen die drehzahlvariablen Pumpenantriebe Drivax IPS die Ventil- und Steuertechnik. Dies erlaubt eine optimale Anpassung von Kraft und Geschwindigkeit an den Pressprozess und vereinfacht den Aufbau des Antriebes. Die intelligente Steuerung erlaubt einen sehr flexiblen Einsatz der Presse. Das Komplettsystem ist modular aufgebaut und beinhaltet zusätzlich zu den drehzahlvariablen Pumpenantrieben die Aggregatetechnik, Steuerungstechnik und Software sowie Sensorik und Sicherheitsbausteine.

Voith auf der Euroblech: Halle 27, Sttand K82
