Boschert auf der Hannover Messe 2024 Kupferbearbeitung durch Stanzmaschine

Anbieter zum Thema

Boschert GmbH + Co. KG

MaSuB GmbH - Maschinen für die Schweißnahtvorbereitung und Blechbearbeitung

G+K Umformtechnik GmbH

Thermacut GmbH

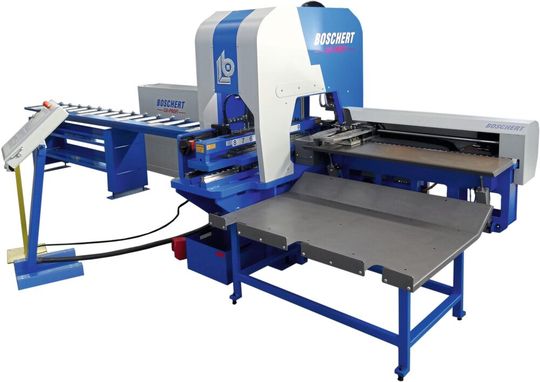

Borschert zeigt bei der Hannover Messe in diesem Jahr seine Stanzmaschine Cu-Profi. Sie ist speziell für die Kupfer- und Aluminiumbearbeitung ausgelegt.

Boschert hat die Cu-Profi mit einer neuen Steuerung ausgestattet. Sie verfügt über ein intuitiv nurtzbares Human Machine Interface (HMI) mit großem Touchscreen. Darüber kann der Anwender die für die Bearbeitung von Kupfer-, Alu- und Stahlschienen ausgelegte Stanzmaschine einfacher bedienen. Die Maschine besitzt eine Tischgröße von 4.000 Millimetern und über acht Werkzeugstationen. Sie verfügt über eine Trennstation von 60 × 8 Millimeter und arbeitet mit bis zu 100 Hüben pro Minute. Die maximale Stanzkraft der elektro-hydraulisch angetriebenen Maschine beträgt 400 Kilonewton. Damit können Anwender beispielsweise Kupferschienen in Breiten von 15 bis 200 Millimeter und in Stärken bis zu 20 Millimetern bearbeiten.

Der integrierte Materialvorschub erfolgt über seitliche Klemmzangen. Dadurch sei eine nahezu abfallfreie Bearbeitung möglich. Eine lange Kupferschiene könne mit der Cu-Profi ohne weiteres Zwischenhandling und ohne Unterbrechung komplett in beliebig lange Einzelwerkstücke aufgearbeitet werden. Das Material wird mit einer Vorschubgeschwindigkeit von maximal 60 Metern pro Minute gefördert und mit Wiederholgenauigkeiten von ± 0,1 Millimetern positioniert. Wichtig dabei: Die Schienen sind vor und nach dem Stanzkopf zur Bearbeitung hydraulisch geklemmt. Damit will Boschert verhindern, dass sich die Werkstücke verwinden oder verbiegen.

Dossier Umformtechnik

In Form gebracht

Besucher können sich zudem auf die Evoline 300 CU freuen, ein kleines Bearbeitungszentrum zum Trennen und Stanzen von Kupferleisten. Die manuelle Anlage bietet nach Unternehmensangaben eine Stanzkraft von 400 Kilonewton bei einem maximalen Stanzdurchmesser von 120 Millimetern. Der Anwender kann damit auch Winkel und andere Profile bis zu 80 Millimetern Höhe bearbeiten. Dank des digitalen Anschlagsystems liege die Genauigkeit bei ± 0,1 Millimetern. Die Trennstation erlaubt laut Boschert einen sauberen Schnitt bei Kupfer-Materialien bis 120 x 10 Millimeter (Breite × Materialdicke).

High-End-Bearbeitungszentrum Cu-Master

Auf der Hannover Messe stellt Boschert auch sein High-End-Bearbeitungszentrum Cu-Master vor. Mit dieser effektiven Stanzmaschine für Kupfer-, Aluminium- und Stahlstangen lassen sich Werkstücke laut Hersteller in Längen bis zu sechs Metern und in Dicken von zwei bis 20 Millimetern effizient bearbeiten. Bei der Anlage kommen neu entwickelte Multi-Tools zum Einsatz. Anwender können auf bis zu 64 Werkzeuge zugreifen. Der Rahmen ist kompakt designt, die x-Achse laut Hersteller auf Kundenwunsch von zwei bis maximal sechs Meter verlängerbar. Der Werkzeugträger sei leicht zugänglich.

Die Cu-Master verarbeitet Stangenbreiten bis maximal 310 Millimeter (12 Zoll) Breite. Der Stanzzylinder ist zweistufig ausgelegt. Langsame Hübe erfolgen mit einer Druckkraft von 60 Tonnen – maximal 85 Mal pro Minute. Schnelle Hübe führt die Maschine mit einer Druckkraft von 22 Tonnen aus, und das bis zu 194 Mal pro Minute. Zusätzlich lasse sich die Anlage mit einer speziellen Trennstation ausstatten. Diese kann Material laut Hersteller mit Breiten bis zu 200 Millimetern und einer Dicke von bis zu 15 Millimeter in einem Zug trennen. Das ermögliche eine wirtschaftliche Bearbeitung mit optimaler Materialnutzung. Durch die vollautomatisierte Bearbeitung lässt sich die Anlage mit automatischem Beladen ausstatten und an Lagersysteme koppeln.

Boschert auf der Hannover Messe: Halle 12, Stand E80
