Blech-Handling Doppelblechkontrolle überwacht die automatische Blechzufuhr

Ein reibungsloser und schneller Umformprozess stellt hohe Anforderungen an die Peripherie. Dazu zählen auch Abstapelanlagen und entsprechende Platinenvereinzelungen. Um sicherzustellen, dass der Presse immer nur eine Platine zugeführt wird, bedarf es entsprechender Kontrolleinrichtungen.

Anbieter zum Thema

Hans Schröder Maschinenbau GmbH

Georg Martin GmbH

KOHLER Maschinenbau GmbH

Klaschka Industrieelektronik GmbH

Der Umform- und Tiefziehprozess von Blechen beginnt mit der automatischen Zuführung von Platinen. Beim Abstapeln oder beim Transport kommt es immer wieder vor, dass zwei Platinen aneinander kleben beziehungsweise übereinander geschoben werden. Wird ein solches Doppelblech in ein Werkzeug eingelegt, so führt dies unter Umständen zu einer Beschädigung des Werkzeugs mit einem enormen Produktionsausfall und entsprechenden Reparaturkosten.

Automatische Kontrolle erkennt Doppelbleche

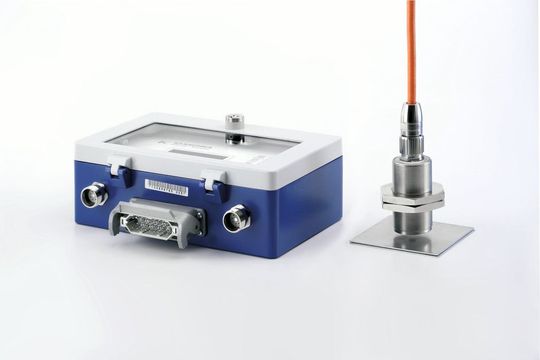

Um dies zu vermeiden, bietet Klaschka eine Doppelblechkontrolle mit dem Namen DBK an, die je nach Aufgabenstellung einseitig berührend, einseitig nicht berührend oder zweiseitig nicht berührend das Einlegen beziehungsweise das Einziehen von mehr als einem Blech erkennt und meldet.

Doppelblechkontrollen überwachen die automatische Abstapelung und Vereinzelung von Eisen- und Nichteisenblechen an Blechbearbeitungsmaschinen, beispielsweise Pressen, mit automatischen Ladeeinrichtungen, zum Beispiel Abstapler, Roboter oder Feeder. Mit diesen Kontrolleinrichtungen wird ein Zusammenkleben zweier oder mehrerer Bleche erkannt; die Umformanlage kann entsprechend frühzeitig zum Stillstand gebracht und somit können hohe Reparaturkosten eingespart werden.

Das Gerät besitzt Anschlüsse für zwei Blechdickenfühler. Mit dem Einsatz eines optional erhältlichen T-Kopplers oder einer Fühlerweiche können weitere Fühler angeschlossen werden.

Doppelblechkontrolle für Eisenbleche und Nichteisenbleche

Angeboten werden Fühler für die einseitig berührende Messung von Eisenblechen, Nichteisenblechen und Kombifühler für Eisen- und Nichteisenbleche. Ebenfalls ist die einseitig nicht berührende Messung von Eisenblechen sowie die zweiseitig nicht berührende Messung von Eisen- und Nichteisenblechen möglich.

Die DBK-Geräte haben ein robustes Metallgehäuse mit einem verschließbaren Display zum Schutz gegen mechanische Beschädigung, Manipulation und widrige Umwelteinflüsse. Das 4-zeilige Display zeigt außer den Programmparametern auch die gemessene Blechdicke an. Die Kalibrierung wird direkt am Doppelblechkontrollgerät über das Display mit Tasten vorgenommen.

Programme am Gerät zur Doppelblechkontrolle auswählen

Die Programmauswahl kann ebenfalls am Gerät oder über die Anlagensteuerung erfolgen. Zur Verfügung stehen Ausführungen mit paralleler Schnittstelle, Inter-Bus-S, Profibus-DP. Weitere Schnittstellen sind in Vorbereitung. Durch die vorgefertigten Verbindungsleitungen mit Steckverbindern lässt sich die Montage und Inbetriebnahme der Überwachungseinheit schnell und problemlos realisieren.

Die Doppelblechkontrollen haben sich bereits in der Umformtechnik und dort insbesondere im Automobilbau bewährt. Sie arbeiten auch in rauer Umgebung zuverlässig, und messen schnell und genau mit hoher Toleranz (beispielsweise bei einem auftretenden Luftspalt) und bieten einen preisgünstigen sowie sicheren Schutz vor Beschädigung und Produktionsausfall. MM
