Um Prozesse weiter zu vereinfachen und mehrere Arbeitsschritte kombiniert auf einer Maschine zu realisieren, suchten Martin Hartl und sein Team nach einem CNC-gesteuerten Bohr-Sägezentrum. Fündig wurden sie bei Bauer Maschinenbau aus Arnstorf in Bayern. Othmar Bauer, der Inhaber des Unternehmens ist eng mit dem Handwerk verbunden und entwickelt Maschinen, die genau auf diese Zielgruppe zugeschnitten sind. Er hat sein Bohr-Säge-Zentrum für die Einzelteilfertigung von Werkstücken im Bereich 400 Millimeter × 400 Millimeter konzipiert. Damit kann in lange Träger, Profile oder Flacheisen präzise gebohrt und das Werkstück ohne umzuspannen auf der gleichen Maschine in der entsprechenden Länge abgesägt werden.

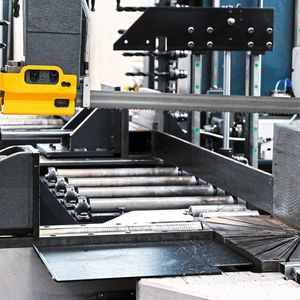

Mit einer Verlängerung durch die Bohranlage können die Werkstücke durchgeschoben werden, sodass sich nur minimale Reststücklängen von beispielsweise 20 Millimetern ergeben. Je nach Materialabmessung gibt es verschiedene Typen der Materialklemmung für verschiedene Wandstärken. Die Maschine ist sehr einfach zu bedienen und die Eingabe der Daten verlangt keine intensive Schulung der Maschinenbedienenden. Die Teile können sehr einfach am Bildschirm erstellt oder durch Datenimport DSTV importiert werden. Der Bedienende hat am Bildschirm eine Information in welcher Lage das Teil einzulegen ist.

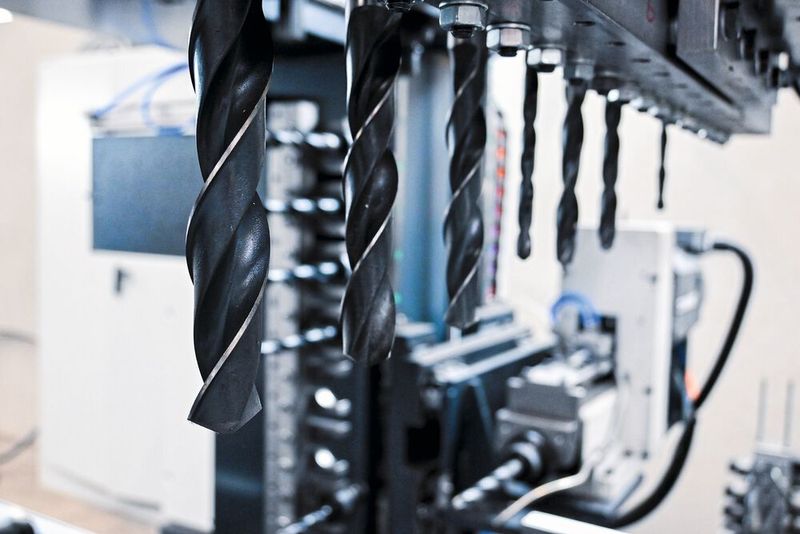

Das Bohr-Sägezentrum der Firma Bauer ermöglicht mit drei Werkzeugmagazinen mit je acht Werkzeugen eine flexible Fertigung mit kurzen Bearbeitungszeiten. Es gewährleistet eine hohe Qualität der Teile und erfordert weniger Nacharbeit. Ein typisches Teil, bei dem die Vorzüge der Maschine besonders zum Tragen kommen, sind Treppenwangen, die von Hartl Metall damit in einer Aufspannung mit hoher Bearbeitungsgenauigkeit absolut perfekt bearbeitet werden.

Die robuste Ausführung in Schweißkonstruktion sowie die Qualität aller verwendeten mechanischen Komponenten garantieren eine lange Lebensdauer sowie eine hohe Verfügbarkeit aller Bauer Maschinen. Sie sind jedoch nur eine Seite der Medaille. Mindestens ebenso wichtig sind die Steuerung und das Antriebssystem. Othmar Bauer legt als Praktiker großen Wert auf eine einfache Bedienoberfläche. Er hatte deshalb viele Gespräche mit zahlreichen Steuerungsherstellern geführt und sich letztendlich für Mitsubishi Electric entschieden. Diese Steuerung übertraf allein schon durch ihre technischen Parameter das bis dahin eingesetzte Steuerungs- und Antriebskonzept um ein Vielfaches.

Bedienerfreundlichkeit machte den Unterschied

Der alles entscheidende Unterschied liegt allerdings in der Bedienerfreundlichkeit. Die Steuerung ist so aufgebaut, dass sie ein qualifizierter Schlosser ohne jegliche Programmierkenntnisse nach einer Einweisung von maximal vier Stunden optimal beherrscht. Auf der Ebene „Anwender“ wird der Bediener intuitiv über ein Menü geführt. Über eine Schnittstelle wird die Bearbeitung auf der Steuerung visualisiert, sodass der Bediener genau sieht, was passiert. Zusätzlich können die Bearbeitungen auch in der Software editiert und neue Bearbeitungen eingefügt werden. Auf einer zweiten Ebene können DXF-Dateien importiert werden, eine Funktion die in der Digitalisierungsstrategie von Hartl Metall eine wesentliche Rolle spielt. Der Betriebsleiter, Thomas Rinnermoser hebt noch einen weiteren Pluspunkt hervor. Die Inbetriebnahme und Einschulung waren absolut professionell und es dauerte keine zwei Wochen, bis der Maschinenbediener in der Lage war, sie perfekt zu beherrschen.
