Entgraten Laserentgraten erhöht die Bauteilqualität

Ein Gastbeitrag von Petra Nolis 2 min Lesedauer

Anbieter zum Thema

Fraunhofer-Institut für Lasertechnik
ARKU Maschinenbau GmbH
Weil Technology GmbH
LVD GmbH

Grate an Schnitt- und Stanzkanten von Blechen erhöhen das Verletzungsrisiko, verursachen oft Kabelschäden und zerkratzte Oberflächen. Schon deshalb ist es sinnvoll, Kanten zu entgraten. Geschieht dies per Laser, steigt obendrein die Dauerfestigkeit der Bauteile, lassen sich Kanten gezielt verstärken – und die Neigung zur Rissbildung sinkt.

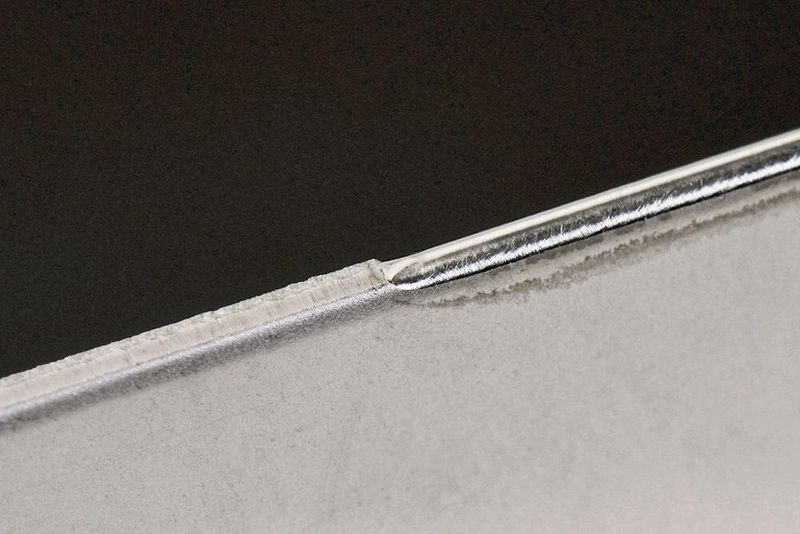

Beim Laserentgraten bilden sich glatte, runde Kanten, die sowohl Schnittverletzungen als auch Kabel- und Oberflächenbeschädigungen vorbeugen.(Bild: Fraunhofer-ILT)
Beim Laserentgraten bilden sich glatte, runde Kanten, die sowohl Schnittverletzungen als auch Kabel- und Oberflächenbeschädigungen vorbeugen.
(Bild: Fraunhofer-ILT)

In einigen Großserienprozessen der Automobilindustrie hat sich das Entgraten per Laser im letzten Jahrzehnt etabliert. „Doch das Potenzial dieser Technologie ist längst nicht ausgeschöpft“, sagt Dr. Edgar Willenborg, Experte für Laserpolitur und Laserentgraten am Fraunhofer-ILT. Dabei sei das Entgraten gerade bei Blechen unkompliziert, hebe die Bauteilqualität – und mit Bearbeitungsgeschwindigkeiten von bis zu zwölf Metern pro Minute sei es zudem schnell und effizient.

Eine lange Liste von Vorteilen

Prinzipiell ist das Entgraten geboten, um Verletzungsrisiken zu reduzieren. Zudem sind scharfkantige Grate an Schnitt- und Stanzkanten oft die Ursache für beschädigte Kabel und zerkratzte Oberflächen. Für die Grat-Beseitigung waren bisher meist mechanische Verfahren im Einsatz. Doch Forschungen des Fraunhofer-ILT zeigen, dass Laserverfahren hier klare Vorteile haben. Der Prozess selbst ist unkompliziert. „Der Laserfokus muss die Blechkante stirnseitig treffen und voll abdecken“, erläutert Willenborg. Dort bringt der fokussierte Lichtstrahl die Metallkante samt Grat kurzzeitig zum Schmelzen. Durch die Oberflächenspannung zieht sich das flüssige Metall dann von selbst glatt. So bildet sich eine abgerundete Kante. „Durch alternative Prozessführung ist es möglich, die Kante nicht nur abzurunden, sondern gezielt zu verstärken“, sagt der Experte. Dafür erhöhe man die Leistung des Lasers. Dieser zusätzliche Energieeintrag schmelze mehr Material auf, das sich wie ein verstärkender runder Saum um die Kante lege.
