Aktuell sind bei Bernhard Wunder die Konstruktionsmodule an drei Arbeitsplätzen installiert sowie an einem weiteren Platz ein Visi Viewer. Im CAM-Bereich sind zusätzlich fast alle Fräsmodule (Visi Machining 2,5D, 3D, drei Achsen zu fünf Achsen, AKS adaptives Kernschruppen) und Visi Wire zum Drahterodieren im Einsatz – sowie das Modul Compass. Dieses erkennt Regelgeometrien wie Bohrungen, Kanten oder Frästaschen als Features, interpretiert sie und erzeugt auf Basis der in einer Datenbank hinterlegten Fertigungsinformationen selbstständig die dafür erforderlichen NC-Sätze. Im Idealfall genügen hierfür nur drei Mausklicks.

Die automatische Elektrodenkonstruktion funktioniert heute zu 70 bis 80 %. Hinzu kommt eine höhere Genauigkeit, das zeigt sich bei der Montage und dem Fertigmachen des Werkzeugs: Teile, die früher schon mal nachgeschliffen werden mussten, passen heute fast immer sofort.

Der Blick auf den Prozess mit CAD-Man

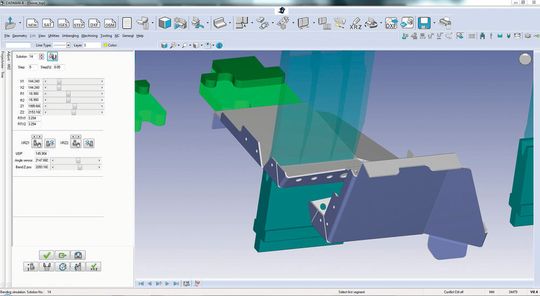

CAD-Man von LVD überwacht als integrierte, datenbankgesteuerte Software die gesamten Zusammenhänge und unterstützt die Rationalisierung des kompletten Fertigungsprozesses, von der Produktionskontrolle, Kommunikation, Planung und dem Management bis hin zum Stanzen, Biegen und Laserschneiden. Dabei sind integrierte Einblicke in den Fertigungsprozess und die Steuerung der Prozesse in Echtzeit möglich. Das Modul CAD-Man-SDI (Smart Drawing Importer) sorgt für einen schnellen Import einer CAD-Datei sowie die effiziente Kalkulation der Kostentreiber und erweitert somit das Potenzial der Software.

Ergänzendes zum Thema

Anwenderblick

Drei Fragen an Geschäftsführer Bernhard Wunder

Bei Bernhard Wunder Formenbau werden anspruchsvolle und bis 5 t schwere Ein- und Mehrkomponenten-Spritzgusswerkzeuge in verschiedenen Techniken konstruiert und gefertigt. Auf Automatisierung setzt Wunder Formenbau konsequent, wo es sinnvoll ist. Die Prozesse werden genau so weit standardisiert, dass das Unternehmen schneller und prozesssicherer wird und trotzdem flexibel bleibt. Insbesondere der CAM-Bereich gehört dabei zu den wichtigen Stellschrauben des Formenbauers.

„Manuell eingreifen muss ich nur noch dort, wo es zu komplex wird,” freut sich Bernhard Wunder, Geschäftsführer von Bernhard Wunder Formenbau.

Sie waren recht schnell von der Software Visi überzeugt. Wie kam es dazu?

Uns hat sofort gut gefallen, dass Visi als modulares Komplettsystem über alle Bereiche hinweg über die gleiche selbsterklärende Bedienphilosophie verfügt und durchgängig vom CAD bis zur NC-Programmierung mit demselben 3D-Datenmodell – auf Basis von Parasolid – arbeitet.

Welche Funktionen sind für Sie besonders wichtig?

Punkten konnte Visi insbesondere mit dem Modul Compass zur automatischen 2,5D-Programmierung auf Basis von Featureerkennung. Zumal wir das Ziel verfolgten, die Elektrodenkonstruktion ebenfalls weitgehend zu automatisieren und in die Erodierabteilung zu verlagern – schließlich kennt sich der Erodierer mit Elektroden einfach besser aus.

Nachdem Sie die CAD-Software schon einige Zeit nutzen: Wie zufrieden sind Sie mit Ihr?

Manuell eingreifen muss ich nur noch dort, wo es zu komplex wird oder ich zum Beispiel die Elektroden auftrennen will. Zusammen mit den neuen Maschinen der Fertigungszelle, der Umstellung auf Graphit und dem automatischen Konturmessen sind wir bei der Elektrodenherstellung bedeutend schneller und insgesamt effizienter geworden. Wo früher vier Mitarbeiter mit diesen Aufgaben betraut waren, sind es jetzt zweieinhalb. Zwei Erodiermaschinen sorgen heute für den gleichen Durchsatz, für den bislang vier Maschinen benötigt wurden.

Integriertes Wasserstrahlschneiden mit Bysoft 7

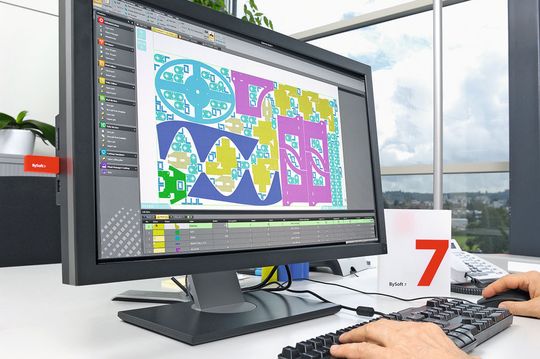

Auch Bystronic bietet eine CAD/CAM-Software für Schneid- und Biegeprozesse: Bysoft 7. Damit können Anwender Blechteile konstruieren, Schneid- und Biegepläne erstellen sowie die einzelnen Fertigungsschritte planen, durchführen und überwachen. Eine Kostenkalkulation, die Auftragsplanung und die Nachkalkulation der fertigen Teile sind in der Software integriert. Zudem bietet sie die Funktion Wasserstrahlschneiden. Bysoft 7 ist modular aufgebaut und lässt sich an die Softwarelandschaft des Kunden, beispielsweise an sein ERP-System, anbinden. Allerdings ist das CAD-System hier integriert. Wichtiges Kriterium: ihre selbsterklärende Bedienung. MM
