Ultrakompakte Sensoren für Laser-Triangulation von Vision Components

Vision Components auf der Euroblech 2024 Winkelmessung für Biegemaschinen

23.10.2024 Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Vision Components GmbH

AGTOS Gesellschaft für technische Oberflächensysteme mbH GmbH

LVD GmbH

Thermacut GmbH

Vision Components am Stand seinen Sensor für das Winkelmessen. Außerdem präsentiert VC ein ultrakompaktes OEM-Modul, auf dessen Basis Unternehmen schnell und einfach universelle Sensoren für Anwendungen mit Laser-Triangulation entwickeln können – zum Beispiel für die Kleberaupen- und Schweißnahtinspektion direkt am Werkzeugkopf.

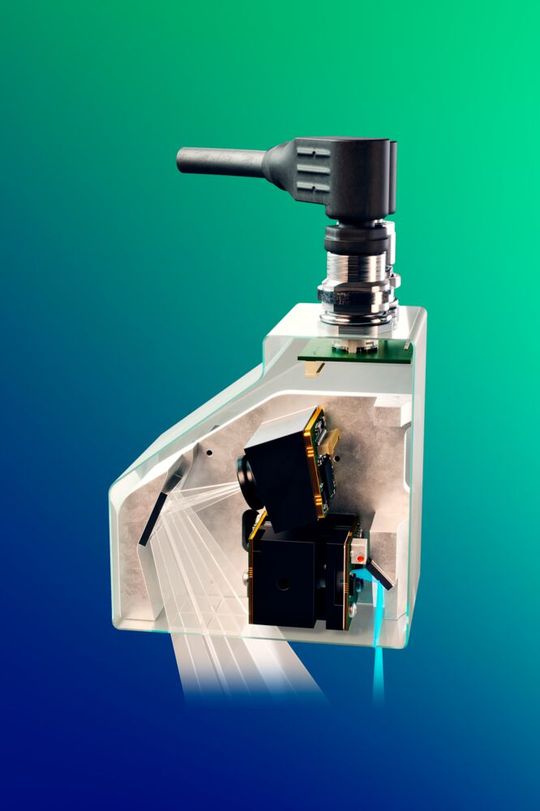

Vision Components präsentiert ein ultrakompaktes OEM-Modul für die Entwicklung individueller Triangulationssensoren.(Bild: Vision Components) — Vision Components präsentiert ein ultrakompaktes OEM-Modul für die Entwicklung individueller Triangulationssensoren.
(Bild: Vision Components)

Der für Blechbiegeanwendungen optimierte Winkelmess-Sensor VC nano 3D-Z arbeitet autark und ohne externe Recheneinheit. Er kann von Biegemaschinen-Herstellern und Distributionspartnern schnell und einfach in neue und bestehende Systeme integriert werden und ermöglicht eine Anpassung des Biegevorgangs in Echtzeit. Führende Gesenkpressen-Hersteller wie Deratech, Doray und Placke bieten den Sensor bereits zusammen mit ihren Maschinen an. Er ist außerdem in Steuerungen u.A. von Cybelec, Delem, ESA, Laimore und Step Automation hinterlegt und muss lediglich aktiviert werden. Eine Kalibrierung ist nicht notwendig. Die Sensor-Einheit für das Winkelmessen beim Blechbiegen verfügt über einen großen Erfassungsbereich und kann mit einer festen Montageposition Matrizen von V6 bis V200 abdecken, mit einer typischen Messauflösung besser +/- 0,05°.

Ultrakompakter OEM-Lasersensor

Als Neuheit präsentiert Vision Components auf der Euroblech außerdem ein OEM-Modul für die Entwicklung individueller Sensoren, das die bewährte Technik des Triangulationssensors VC nano 3D-Z mit einer neuen Anordnung der Spiegelelemente für Kamera und Laser kombiniert. Dadurch wurde ein kleinstmögliches Format von nur rund 69 x 45 x 56 Millimetern möglich. Das Modul mit onboard-Datenverarbeitung dient als Basis für die schnelle Entwicklung individueller Sensoren für OEMs und Zulieferunternehmen, zum Beispiel für Anwendungen wie die Kleberaupen- und Schweißnahtinspektion direkt am Werkzeugkopf.

Vision Components auf der Euroblech: Halle 12, Stand A02

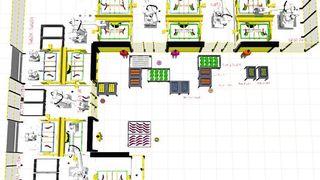

Die exemplarische Montagelinie besteht aus fünf Schweißzellen und einer Zelle für Laserschneiden. Die Zellen sind durch Handlingsroboter verkettet, außerdem gehören noch die Bereitstellung der Blechteile und die Entnahme des Endprodukts zur Anlage. (Bild: KIT)
