Schwer zugänglich? Gesipa-Blindnietsystem macht`s auch fest, wenn`s eng wird!

Quelle: Gesipa 2 min Lesedauer

Anbieter zum Thema

GESIPA Blindniettechnik GmbH
SPI GmbH
MaSuB GmbH - Maschinen für die Schweißnahtvorbereitung und Blechbearbeitung
LVD GmbH

Montageaktivitäten müssen auch manchmal unter schwer zugänglichen Verhältnissen prozesssicher ablaufen können. Um das zu schaffen, hat Gesipa das Blindnietsystem Universalgrip entwickelt ...

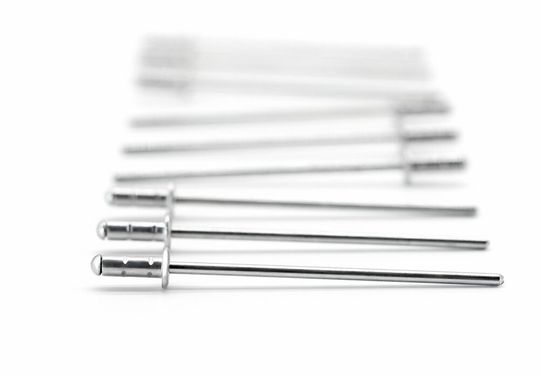

Sie müssen an Konstruktionen per Blindniet feste Verbindungen schaffen, doch es geht recht eng zu? Dann sollten Sie sich den Universalgrip von Gesipa näher anschauen ...(Bild: Gesipa)
Sie müssen an Konstruktionen per Blindniet feste Verbindungen schaffen, doch es geht recht eng zu? Dann sollten Sie sich den Universalgrip von Gesipa näher anschauen ...
(Bild: Gesipa)

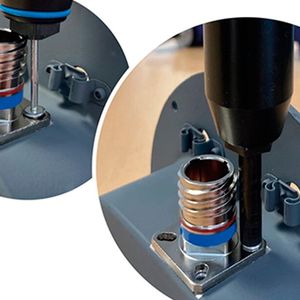

Blindnietverbindungen lassen sich auch in Bauteilen mit nur einseitiger Zugänglichkeit herstellen, wie Gesipa anmerkt. Denn für den sicheren Setzvorgang muss das Verarbeitungsgerät nur ausreichend nah an den Setzpunkt herangeführt werden können. Bei größeren Abständen zwischen Verarbeitungsgerät und Fügestelle komme es deshalb auf eine an die jeweilige Einbausituation angepasste Nietdornlänge an. Und der verlängerte Nietdorn des Gesipa-Systems Universalgrip ermöglicht in solchen Montagesituationen den Einsatz von Mundstücken in Sonderlänge, wie es heißt. Damit lassen sich auch Setzpunkte hinter Störkanten oder in tiefen Einsenkungen erreichen und unter beengten Platzverhältnissen sicher bestücken. Ein spezielles Verarbeitungsgerät sei nicht erforderlich. Denn der Universalgrip kann mit gängigen – auf die jeweilige Nietgröße abgestimmten – Nietgeräten verarbeitet werden. Er ist mit Standard- und V-Mundstücken sowie den entsprechenden Gesipa-Mundstücken in Sonderlänge kompatibel. So soll sich das Blindnieten an unterschiedliche konstruktive Gegebenheiten und Abstände zur Fügestelle anpassen lassen.

Perfekt aufeinander abgestimmte Blindnietkomponenten

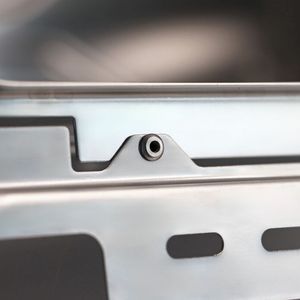

Der Universalgrip eignet sich laut Hersteller für unterschiedliche Montage- und Fertigungsaufgaben, bei denen die Bauteilgeometrie oder Einbausituation eben den Zugang zum Setzpunkt begrenzt. Typische Beispiele sind Vernietungen an Bauteilkanten, innerhalb komplexer Baugruppen oder an konstruktionsbedingt tief liegenden Nietstellen. Solche Montagesituationen finden sich unter anderem in der Automobilindustrie und im Maschinenbau et cetera. Der große Klemmbereich unterstützt zusätzlich die Standardisierung. Das heißt, eine Abmessung kann bis zu fünf Standardabmessungen ersetzen und dadurch insbesondere bei kleineren Jahresbedarfen die Variantenvielfalt reduzieren, wie Gesipa betont. Für eine zuverlässige Verarbeitung müssen Blindniet, Mundstück und Verarbeitungsgerät auch zur jeweiligen Nietgröße und Anwendung passen. Gesipa bietet deshalb aufeinander abgestimmte Komponenten dieser Arten und unterstützt Anwender im Bedarfsfall auch bei der Auswahl der geeigneten Kombination – von der Beratung bis zur Serienfertigung. So kann das Blindnieeten gezielt auf Nietgröße, Bauteilgeometrie und Montagesituation abgestimmt werden. Für unterschiedliche Werkstoffanforderungen ist der Universalgrip aus Aluminium, Stahl oder Edelstahl erhältlich.
