Passscheiben Universelle Multilayer-Shims für hochpräzise Passungen

Anbieter zum Thema

Hans Schröder Maschinenbau GmbH

Remmert GmbH

Georg Martin GmbH

Die Auswahl der optimalen Passelemente hat großen Einfluss auf die Leistung, Funktionalität und Lebensdauer feinwerktechnischer und feinmechanischer Baugruppen. Beim Abstimmen, Einstellen und Ausrichten der oft mit hoher Präzision zu verbauenden Komponenten verwenden viele Konstrukteure und Ingenieure daher die randverbundenen Passscheiben der Produktlinie Lamivario von Martin.

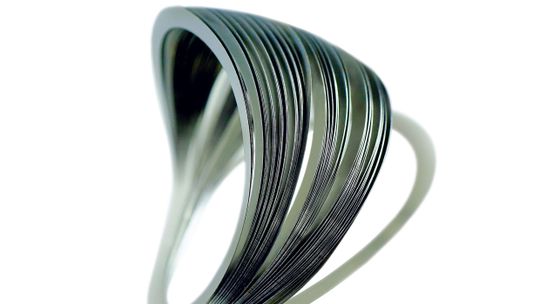

Will man es in knappen Worten zusammenfassen, so handelt es sich bei Lamivario® um anwendungsfreundliche, flexibel einsetzbare Mini-Montage-Kits aus mehreren randverschweißten oder randverklebten Passelementen (engl. Shims), die sich für hochgenaue Abstimmungs-, Ausgleichs- und Einstellaufgaben in mikrometergenauen Abstufungen leicht und werkzeuglos voneinander trennen lassen. Martin stellt sie in vielen Varianten aus verschiedenen metallischen Werkstoffen sowie in unterschiedlichen Abmessungen und Bestückungen bereit. Nicht zuletzt aufgrund ihrer hochpräzisen Ausführung, ihrer einfachen Handhabung sowie ihrer meist kundenspezifischen Konfiguration laufen sie in Feinwerktechnik und Feinmechanik traditionellen Passelementen – wie etwa Ringen nach DIN 988 – zunehmend den Rang ab. „Wir können jede Lamivario-Lösung hinsichtlich der Materialauswahl, der Foliendicken, der Abstufungen und der Verbindungsart exakt auf den Anwendungsfall abstimmen“, sagt Firmenchef Christoph Martin.

Auf diese Weise erhalten die Konstrukteure feinmechanischer und feinwerktechnischer Baugruppen ein optimal an ihre Anforderungen angepasstes Multilayer-Produkt für alle Arbeiten rund um die Toleranzkompensation, den Spielausgleich sowie das hochpräzise Ausrichten und Einstellen aller statischen und beweglichen Bauelemente. Solche maßgeschneiderten Lamivario®-Lösungen liefert Martin unter anderem an die Hersteller von Systemeinheiten, Geräten und Modulen für die Robotik, die Mess- und Regeltechnik, die Medizintechnik, die Elektrotechnik oder die Luft- und Raumfahrt.

Fertigungsspektrum erweitert

Martin hat in präzises Flachschleifen investiert

Maßgeschneidert und hochgenau

In ihrer kunden- und anwendungsspezifischen Konfiguration bildet jede Lamivario-Ausführung ein kleines, maßgeschneidertes Montage-Set aus mehreren massiven, gestapelten und geometrisch exakt gleichen Passelementen. Sie sind an einer Randstelle miteinander verschweißt oder verklebt und lassen sich lagen- bzw. schichtweise voneinander trennen. Die Dicke eines Lamivario-Bündels lässt sich also so lange verringern bis die gewünschte Dicke für den Spielausgleich, die Einstellung oder das Ausrichten erreicht ist. Dies kann manuell erfolgen und mit Genauigkeiten von bis zu 0,005 mm. Dabei ersetzt jedes Lamivario-Element mehrere konventionelle Passringe. „Das senkt nicht nur den Zeitaufwand des Anwenders, sondern unterstützt auch die praktische Umsetzung moderner One-Piece-Flow-Konzepte in der Baugruppen-Montage“, sagt Christoph Martin.

Viel Mehrwert für die Montage

Mit Lamivario bietet Martin eine universelle Passelemente-Lösung für feinwerktechnische Anwendungen mit niedrigen und mittleren Lastanforderungen. Sie kann hochtemperatur- und chemikalienbeständig ausgelegt werden, weist eine sehr gute elektrische Leitfähigkeit auf und erfüllt erhöhte Ansprüche an Hygiene und Sauberkeit. Ihre Funktionsweise ist selbsterklärend und ihre Handhabung bedingt allenfalls ein Mindestmaß an handwerklicher Geschicklichkeit. Und nicht zu vergessen: Lamivario® ist um ein Vielfaches schneller und einfacher anzuwenden als vollflächig laminierte Schichtbleche.

Grundsätzlich gehören die Lamivario-Passelemente zur Gruppe der mehrlagigen Shims, die sich manuell vereinzeln lassen und die Bevorratung mehrerer Teile überflüssig machen. Der Einsatz solcher randverschweißter oder randverklebter Passscheiben bietet immer die Option, zahlreiche Abläufe und Aufgaben in der Montage zu vereinfachen und zu beschleunigen. „Überall wo Abstimm- und Ausgleichsarbeiten im Mittelpunkt des Geschehens stehen, zeigt sich, dass mit unseren mehrlagigen Passelementen die Prozesskosten und unproduktiver Aufwand signifikant reduziert werden können“, berichtet Christoph Martin.
