Handgeführtes Clinchgerät mit Nickel-Metall-Hydrid-Akku

| Redakteur: Rüdiger Kroh

Ein handgeführtes Clinchgerät, das auch zum Stanzen verwendet werden kann, hat BTM entwickelt. Es ist mit einem Nickel-Metall-Hydrid-Akku ausgerüstet und vermag Stahlbleche bis zu einer Gesamtdicke von maximal 3 mm und Aluminiumbleche bis 4 mm zu clinchen. Dabei werden Kräfte von 22 kN benötigt.

Firmen zum Thema

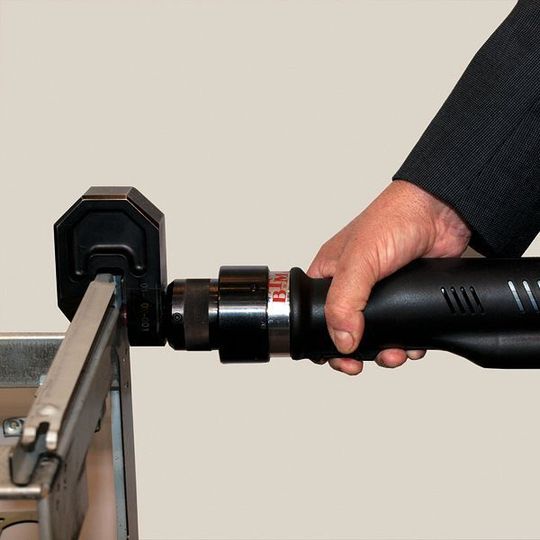

Der Clinchaufsatz des BTM-Clinchgeräts lässt sich um 360° verstellen, sodass er immer an der richtigen Position angesetzt werden kann. Bild: BTM
Der Clinchaufsatz des BTM-Clinchgeräts lässt sich um 360° verstellen, sodass er immer an der richtigen Position angesetzt werden kann. Bild: BTM
( Archiv: Vogel Business Media )

Der NiMH-Akku des Clinchgeräts ist für bis zu 280 Clinchverbindungen ausgelegt, so die BTM (Europe) Blechverbindungstechnik GmbH. Der Clinchaufsatz lässt sich um 360° verstellen, was zur Folge hat, dass er immer an der richtigen Position angesetzt werden kann.

Da sich Stempel und Matrize reversibel einbauen lassen, kann der Prägeknopf des Clinchgeräts sowohl innen als auch außen am Bauteil sein. Der Arbeitsvorgang erfolgt kraft- und wegbegrenzt. Das Gerät wiegt 3,6 kg.
