Führungssäule mit Mittenbund

| Redakteur: Frauke Finus

Meusburger hat jetzt eine speziell für die Modultechnik entwickelte Führungssäule ins Programm aufgenommen. Die E 5076 mit Mittenbund erlaubt nach Unternehmensangaben hohe Hubzahlen durch eine gute Oberflächengüte. Zudem biete sie größtmögliche Steifigkeit durch Befestigung in der Führungsplatte und mit der Toleranzklasse h3 eine sehr gute Präzision.

Firmen zum Thema

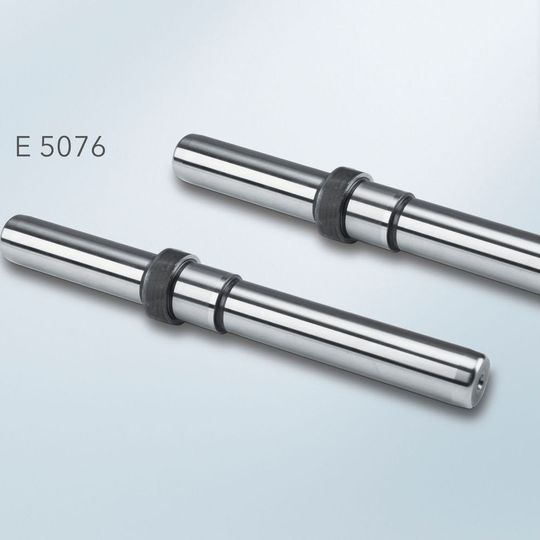

Höchste Präzision dank der Meusburger Führungssäule mit Mittenbund.
Höchste Präzision dank der Meusburger Führungssäule mit Mittenbund.
( Bild: Meusburger )

Der Normalienhersteller Meusburger erweitert sein Sortiment an praktischen Normalien für den einfachen Einbau und zur optimalen Führung von Werkzeugmodulen. Entscheidende Vorteile des Einsatzes von Modulen sind nach Unternehmensangaben der schnellere Werkzeugwechsel und die dadurch resultierenden reduzierten Stillstandszeiten. Die Führungssäule mit Mittenbund E 5076 wurde speziell für die Modultechnik entwickelt und ist in den Durchmessern von 12 bis 19 mm erhältlich. Durch das Superfinish-Verfahren wird eine hohe Oberflächengüte von Ra 0,1 erreicht, heißt es weiter. Dies ermögliche hohe Hubzahlen mit Laufruhe. Die Führungssäule könne in der Führungsplatte mittels Haltestücken befestigt oder eingepresst werden. Dies sorge für größtmögliche Steifigkeit sowie eine sehr gute Platzausnutzung innerhalb des Stanzwerkzeugs.

Somit bleibt nach Unternhemensangaben dem Anwender oftmals der Griff zur nächsten Modulgröße erspart. Für einen effizienten Ein- beziehungsweise Ausbau der Führungssäule bietet der Normalienspezialist die exzentrischen Haltestücke E 5270. Die CAD-Daten zu den Säulen stehen im Meusburger Portal zum Download zur Verfügung.
