Bis 3.000 x 1.500 Millimeter Arbeitsbereich, Z-Achse mit 750 Millimeter Verfahrweg: Die BLM Group stellt sich mit der LT-Free 3015 den Herausforderungen im 3D-Laserschneiden.

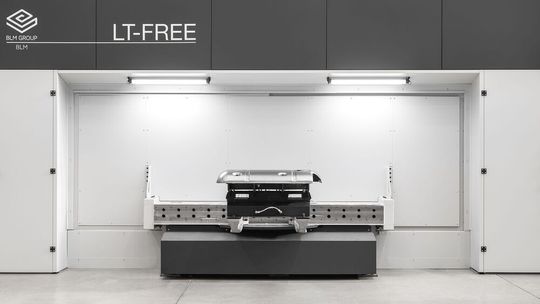

Die BLM Group erweitert ihr Portfolio rund um die Bearbeitung großer dreidimensionaler Metallprofile und stellt die neue LT-Free 3015 vor. Sie wartet mit einem größeren Arbeitsbereich auf und wurde für Anwendungen in vielen Industriebranchen entwickelt – speziell für die Anforderungen der Automobil- sowie der Luft- und Raumfahrtindustrie.

3D-Laserschneidesystem für neue Produktionsanforderungen

Die BLM Group ihre 3D-Technologie ursprünglich entwickelt, um die Herausforderungen zu bewältigen, die sich in der Bearbeitung bereits gebogener Rohre stellen. So können die im Biegeprozess auftretenden Materialverformungen die Genauigkeit der zuvor ausgeführten Arbeitsschritte beeinträchtigen. Diese Herausforderung fällt weg, wenn Werkstücke nach dem Biegen mit dem Laser bearbeitet werden. Mit kontinuierlichen Investitionen in Forschung und Entwicklung sowie im engen Austausch mit Kunden wurde die Technologie im Laufe der Zeit stetig weiterentwickelt und auf neue Anwendungsbereiche ausgeweitet. Seit 2015 wird sie unter anderem in der Automobilindustrie eingesetzt. Hier werden mit ihr hochfeste Werkstoffe berührungslos und bei hoher Flexibilität bearbeitet.

Um neue Produktionsanforderungen abdecken zu können, hat die BLM Group die neue, in zwei Konfigurationen lieferbare LT-Free mit einem bis 3.000 x 1.500 Millimeter großen Arbeitsbereich und einer Z-Achse mit 750 Millimeter Verfahrweg entwickelt.

Mehr Spielraum für die 3D-Bearbeitung

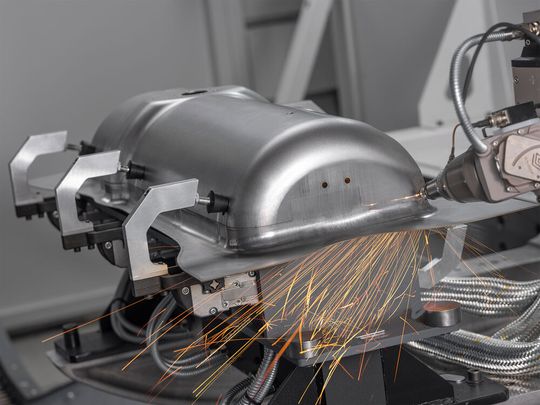

Bei dreidimensionalen Anwendungen ist die nutzbare Höhe der Z-Achse häufig der entscheidende limitierende Faktor. Hier müssen nicht nur die Werkstückgrößen berücksichtigt werden, sondern auch der Platzbedarf der Auflagesysteme und Halterungen. 750 Millimeter Verfahrweg machen es möglich, besonders große Werkstücke, mehrere Teile parallel, komplex gebogene Rohre, Rahmen sowie große Stanz- und Tiefziehteile zu bearbeiten. Diese können auch geneigt positioniert werden, um das verfügbare Arbeitsvolumen optimal auszuschöpfen.

Ein Ziel dieses Entwicklungsprojekts lautete, ungeachtet der größeren Abmessungen der Maschine hohe Leistungsfähigkeit sicherzustellen, so die BLM Group. Sie wurde so konzipiert, dass sie ein sehr hohes Maß an struktureller Steifigkeit erreicht, mit einer Eigenfrequenz nahe 30 Hertz. Das ermöglicht hohe Beschleunigungen und auch bei höchsten Geschwindigkeiten äußerst genaue Bewegungsbahnen.

Eine Maschine für viele Branchen

Die Automobilindustrie bleibt für die BLM Group ein strategisch wichtiger Markt. Das Unternehmen konzipierte die neue LT-Free allerdings für ein deutlich breiteres Einsatzspektrum. Mit ihrem größeren Arbeitsbereich kann sie für eine Vielzahl unterschiedlicher Branchen eine passende Lösung sein – darunter für die Luft- und Raumfahrt, die Automobil- und die Haushaltsgeräteindustrie sowie für Hersteller von Bau- und Erdbewegungsmaschinen. Weitere Beispiele sind Industrieanlagen, die Heizungs-, Lüftungs- und Klimatechnik sowie Großküchen. Darüber hinaus kann sie in der Produktion von Edelstahlkomponenten, im leichten Stahlbau und generell für die Bearbeitung dreidimensionaler Blechteile eingesetzt werden.
