Fipa Gewölbte Bleche sicher handhaben

| Redakteur: M.A. Frauke Finus

Fipa erweitert sein Blechsauger-Sortiment um zwei neue Serien. Die Glockensauger-Serien SM-G und SM-OG ermöglichen das hochdynamische Handling stark gewölbter Bleche bei gleichzeitig geringen Taktzeiten.

Firmen zum Thema

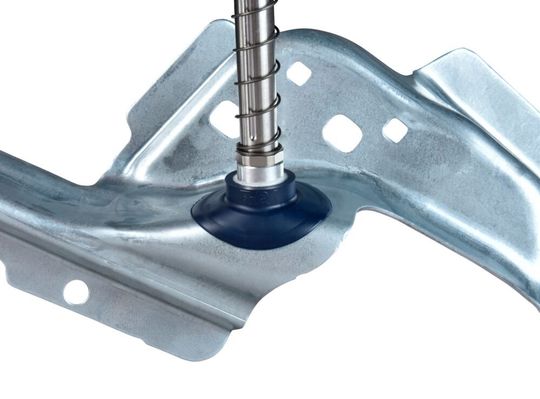

Hohe Flexibilität: Die sehr flexible Dichtlippe passt sich optimal an stark gewölbte Oberflächen an.
Hohe Flexibilität: Die sehr flexible Dichtlippe passt sich optimal an stark gewölbte Oberflächen an.
(Bild: Fipa )

Blech und Metall verarbeitende Unternehmen benötigen hochbelastbare Glockensauger für das Greifen konkav und konvex gewölbter Bleche sowie Werkstücken mit Freiformflächen. Eine beispielhafte Anwendung für die neuen Glockensauger von Fipa sind Feedersysteme für Pressenstraßen in der Automobilindustrie.

Die spezielle Geometrie des Saugers sorgt für einen großen Saugerhub sowie eine hohe Rückstellkraft. Das eröffnet ein breites Anwendungsfeld und sorgt für eine hohe Taktfrequenz, wie Fipa mitteilt.

Das Unternehmen bietet die neuen Glockensauger in runder (Serie SM-G) und ovaler Ausführung (Serie SM-OG). Die ovale Ausführung findet ihren Einsatz bei beengten Platzverhältnissen und ist zur Handhabung länglicher Werkstücke, wie Versteifungs- und Verstärkungsbleche, Profile, Rohre oder flache Werkstücke mit Stegen, geeignet. Die Glockensauger bieten einen langlebigen Korpus aus NBR mit 60° Shore A. Großflächige „Anti-Slip“-Stützrippen ermöglichen ebenso das prozesssichere Handling trockener sowie öliger Bleche. Spezielle Abstützungen im Saugerkorpus verhindern Tiefzieheffekte, die dünne Bleche dauerhaft verformen können, wie es weiter heißt.

Schonend zur Oberfläche

Die hochflexible Dichtlippe sorgt für nahezu leckagefreies Ansaugen auch auf stark gewölbten Blechteilen. Beide Sauger-Serien sind LABS-frei gemäß Richtlinie VDMA 24364 Prüfklasse A1 und demnach geeignet für Oberflächen, die im Anschluss noch lackiert oder beschichtet werden, so Fipa.

Der einvulkanisierte Fitting aus Aluminium ermöglicht einen festen Sitz in der Saugerhalterung und verhindert Produktionsstillstand oder Schäden, die durch Saugerverlust in der Produktionsanlage entstehen könnten. Die runden Glockensauger sind in fünf Baugrößen (Ø22, Ø30, Ø45, Ø60, Ø80 mm) und die ovalen Glockensauger in drei Baugrößen (60x20, 80x30 und 95x40 mm) erhältlich. Darüber hinaus sind verschiedene Anschlussgewinde lieferbar.
