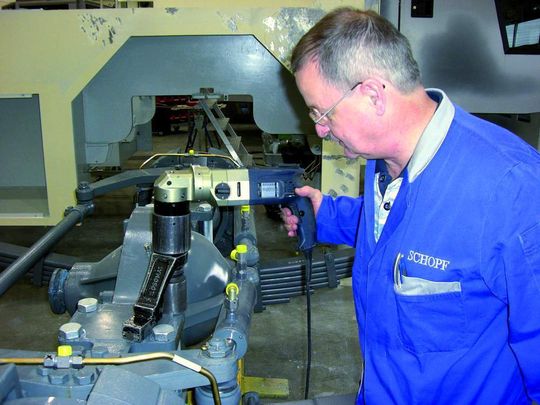

Hochmoment-Elektroschrauber minimieren den Zeitaufwand in der Achsenmontage

Anbieter zum Thema

Hans Schröder Maschinenbau GmbH

G+K Umformtechnik GmbH

AGTOS Gesellschaft für technische Oberflächensysteme mbH GmbH

GEDORE Torque Solutions GmbH

Die Drehmoment- und Regelelektronik wird bei jedem einzelnen Hochmoment-Elektroschrauber im Werk auf ihren Drehmomentbereich kalibriert und mit einem Prüfzertifikat dokumentiert (Bild 3). Die Wiederholgenauigkeit liegt dabei meist deutlich unter 1%, bezogen auf den gleichen Schraubfall. Nur das individuelle Prüfzertifikat und der hohe Qualitätsstandard der Lösomat-Produkte geben die Nachweisbarkeit, die von jedem QM-System nach DIN/ISO 9001-2000 gefordert wird.

Handschrauber mit Drehmomenten bis 4000 Nm

Die netzunabhängigen Handgeräte der Serie LDA liefern Drehmomente bis 4000 Nm (Bild 4). Sie sind mit Lithium-Ionen-Akkutechnik und neuartiger Mikroprozessor-Elektronik ausgestattet, die mehr als die doppelte Betriebszeit im Vergleich zu herkömmlichen Akkusystemen bietet.

Die Kraftübersetzung erfolgt durch ein speziell für diese Serie entwickeltes, spielarmes Planetengetriebe, das eine deutlich verlängerte Standzeit und ein sehr geringes Gewicht aufweist. So wiegt ein Gerät der 4000-Nm-Klasse inklusive Akku nur 7,8 kg.

Die Lösomat-Serie LDA verfügt über eine intelligente Mikroprozessorsteuerung, die über den gesamten Entladezyklus für eine stabile Drehmomentengenauigkeit sorgt. Zudem erkennt die Steuerung harte und weiche Schraubfälle und erzeugt ein genaues Anzugsdrehmoment (Bild 5). Über die Schnell-Ladestation sind die Lithium-Ionen-Akkus innerhalb von maximal 60 Minuten wieder einsatzbereit.

Optional steht ein Spannungswandler für die Aufladung der Akkus über das Kfz-Bordnetz zur Verfügung. Das neuartige Maschinenschutz-System schont das Getriebe zusätzlich beim harten Lösen von Schraubverbindungen. Die Serie der Akkuschrauber besteht aus acht verschiedenen Typen mit Drehmomenten von 500 bis 4000 Nm.

Getriebeteile sind aus hoch vergütetem Stahl

Bei den Hochmomentschraubern wird jedes Bauteil der Hochleistungsgetriebe aus dem Vollen gedreht und gefräst. Dabei wird für die beweglichen Getriebeteile ein besonders hoch vergüteter Stahl eingesetzt, der die Festigkeit und Zähigkeit normaler Werkzeugstähle weit übertrifft. Auch die Getriebegehäuse werden aus dem vollen Material herausgearbeitet und bestehen aus einer speziellen, hochfesten Aluminiumlegierung, welche die Zähigkeit von Stahl aufweist, jedoch 30% leichter ist.
