Autoform / Franke Optimiertes Tiefziehen dank simulationsgestützter Prozessregelung

Von Theo Drechsel

Anbieter zum Thema

Treten beim Tiefziehen von Blechen Probleme wie Risse oder Falten auf, so ändert sich auch der Blecheinzug. Das Institut für virtuelle Produktion der ETH Zürich nutzte diese Tatsache und entwickelte in enger Zusammenarbeit mit der Softwareschmiede Autoform eine Methode zur automatischen Regelung der Presse. Auf diese Weise konnte Franke Kitchen Systems im Rahmen eines Pilotprojekts die Ausschussquote beim Ziehen von Spülbecken stark reduzieren.

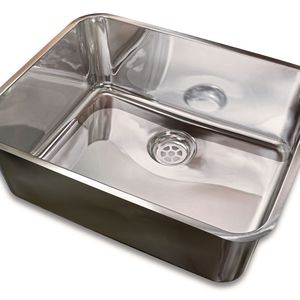

Das Spülbecken aus Chrom-Nickel-Stahl (1.4301) mit 0,8 mm Blechdicke, das mit der simulationsgestützten Inline-Prozessregelung hergestellt wurde.
Das Spülbecken aus Chrom-Nickel-Stahl (1.4301) mit 0,8 mm Blechdicke, das mit der simulationsgestützten Inline-Prozessregelung hergestellt wurde.
(Bild: Franke)

Das Tiefziehen von Blechen zählt zu den Klassikern bei den Umformverfahren. Das Blech wird in diesem Prozess über einen Ziehstempel in die Matrize gezogen und so die gewünschte Form erzeugt. Dabei sorgen ein oder mehrere Niederhalter dafür, dass sich im Flanschbereich keine Falten bilden. „In der Praxis startet man mit kalten Werkzeugen, die sich während des Hochfahrens aufwärmen. Um in dieser Ramp-up Phase Blechteile produzieren zu können, müssen die Niederhalterkräfte ständig korrigiert werden”, erläutert Dr. David Harsch, der sich während seiner Promotionszeit am Institut für Virtuelle Produktion (IVP) der ETH Zürich intensiv mit diesen Problemen beschäftigt hat. Die durch die Reibung verursachte Erwärmung der Werkzeuge wäre für sich alleine genommen nicht schlimm. Allerdings ändern sich auch die Reibvehältnisse mit der Temperatur. Hier sind Wissen und Erfahrung an der Presse gefragt.

„Mehr Effizienz im Presswerk“
Tipp

Laufen müssen sie! Presswerke sind eine Millioneninvestition, entsprechend viel Output erwartet man von ihnen. Wie lassen sich Kosten senken und die Effizienz erhöhen?

Die Fachtagung „Mehr Effizienz im Presswerk“ am 30. September in Sindelfingen zeigt Ihnen, welche Potenziale in Ihrer Produktion ausgeschöpft werden können, und bietet Lösungen, die Sie sofort in Ihrem beruflichen Alltag unterstützen. Neben den Produktionsanlagen selbst stehen dabei auch die nötigen Lösungen aus dem Peripheriebereich wie Werkzeuge, Qualitätssicherung, Instandhaltung, Handhabung und Simulation im Fokus.

www.effizienz-im-presswerk.de

Bei kleinen Losgrößen bis zu 5 % Ausschuss

Aber auch der erfahrenste Mitarbeiter kann oft nicht verhindern, dass es – abhängig vom jeweiligen Spülenmodell – zu Ausschussteilen kommt. Insbesondere bei Küchenspülen mit größeren Beckenradien ab 36 mm entfällt das Zwischenglühen, was die Gefahr von Ausschuss stark erhöht. „Die Ausschussrate beträgt hier bei kleinen Losgrößen schon mal bis zu 5 %“, betont David Harsch. Seit seinem Promotionsabschluss am IVP in enger Zusammenarbeit mit Autoform und Franke, arbeitet er für Franke als Entwicklungs- und Projektingenieur. Eines seiner Aufgabengebiete dort ist die Optimierung der Produktion von Küchenspülen. Sein Arbeitgeber ist eine Konzerntochter der in 40 Ländern tätigen Franke-Gruppe mit Hauptsitz im rund 60 Kilometer westlich von Zürich gelegenen Aarburg.

Bildergalerie

Der Franke-Bereich Kitchen Systems stellt alleine in der Schweiz pro Jahr rund 300.000 Spülbecken her und zählt global mit fast fünf Millionen Spülbecken zu den größten Anbietern auf diesem Gebiet. Aktuell umfasst das Produktportfolio von Franke weltweit über 1.100 verschiedene Spülenmodelle. „Die jeweils zu produzierenden Chargen bewegen sich bei uns deshalb nur zwischen 25 und 200 Stück. Wegen der zum Teil kleinen Losgrößen ist es besonders wichtig, möglichst wenig Ausschussteile zu produzieren“, unterstreicht David Harsch und spielt damit auf sein Promotionsprojekt namens Q-Guard an, das von der ETH Zürich angestoßen, in intensiver Zusammenarbeit mit dem Softwarehersteller Autoform bei Franke realisiert wurde.

Geregelt wird auf Basis von Simulationsmodellen

„Wir beschäftigen uns am Institut schon seit vielen Jahren mit dem Thema Prozessregelung beim Tiefziehen“, berichtet Dr. Jörg Heingärtner, der als promovierter Ingenieur am IVP der ETH Zürich an neuen Produktionsverfahren forscht. Die in Teilen auch beim Q-Guard-Projekt angewandte Vorgehensweise ist bekannt. Nämlich den Blecheinzug zu messen und mit einem Referenzteil zu vergleichen, um mit den so gewonnenen Werten die Pressenkräfte so zu verändern, dass die Qualität in der Serie sichergestellt ist. „Wir beurteilen die Qualität ebenfalls anhand des Blecheinzugs. Die Idee, die wir bei Q-Guard verfolgt haben, geht aber weit darüber hinaus”, erklärt Jörg Heingärtner. „Unser Ansatz ist, anhand der Ergebnisse einer Simulation des jeweiligen Tiefziehteils diesen Regler komplett virtuell auszulegen. Wir wollten Autoform mit an Bord haben, weil sie der kompetente Partner dafür sind und mit dem Produkt Autoform-Sigma bereits seit vielen Jahren über ein sehr leistungsfähiges Tool zur Optimierung von Blechumformprozessen verfügen.“

Regelparameter liefert der Methodenplaner

Andreas Krainer hat als Produkt Direktor von Autoform dieses Projekt intensiv begleitet: „Ein Regelalgorithmus, der auf Autoform-Sigma basiert, berechnet wie Pressenkräfte und deren Verteilung anzupassen sind, um den Blecheinzug wieder auf seinen Sollwert zu bringen”, skizziert Andreas Krainer die Rolle, die Autoform-Sigma bei der Inline-Prozessregelung übernimmt.

Im Vorfeld findet hierfür eine Analyse mit Autoform-Sigma statt, in der sowohl Pressenkräfte als auch Materialkennwerte variiert werden. „Das könnte so ablaufen: Der Methodenplaner legt das Werkzeug aus, lässt zum Schluss Autoform-Sigma durchlaufen und liefert auf dem USB-Stick die Regelparameter mit, die bei Produktionsbeginn berücksichtigt werden“, beschreibt Andreas Krainer. „Dabei handelt es sich bei dem Analyseergebnis um ein Modell, mit dem der Zusammenhang zwischen dem Einzug und den Stellgrößen modelliert wird. Eine perfekte Übereinstimmung von Realität und Simulation ist nicht erforderlich, solange Trends korrekt wiedergegeben werden.“ Ein weiteres Ergebnis der Simulation ist die Identifizierung der Positionen, wo der Einzug gemessen werden soll.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

„Grundsätzlich kann der Einzug optisch oder taktil gemessen werden“, ergänzt Jörg Heingärtner vom IVP. Beim Q-Guard-Projekt in Aarburg hat man sich für eine einzige Kamera entschieden, die von oben bei blauem Licht die Außenkonturen erfasst: „Denn wir messen nicht den Einzug des gesamten Blechteils, sondern nur an den mit Autoform-Sigma vorberechneten Stellen.“ Ein wichtiger Punkt ist auch das Thema Tribologie und damit die Reibung. Da es seitens Franke aus Revisionsgründen vorgegeben war, keine Temperatursensoren im Werkzeug zu integrieren, wurden entsprechende Versuche gemacht, um einen realistischen Reibungskoeffizienten im Simulationsmodell abzubilden.

Werkstoffeigenschaften werden ebenfalls berücksichtigt

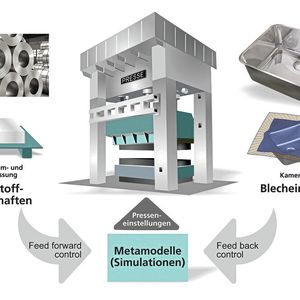

Zudem hatten wechselnde Werkstoffeigenschaften einen starken Einfluss auf das Tiefziehergebnis, so David Harsch: „Es werden bei Franke Materialien von verschiedenen Herstellern verarbeitet, die von den Eigenschaften zum Teil sehr unterschiedlich sind.“ Darum wurden in Aarburg an der Platinenschneidanlage ein Wirbelstrommessgerät sowie ein Lasermesssystem installiert. Mit ersterem werden die Werkstoffeigenschaften jeder einzelnen Platine bestimmt, per Laser wird die Blechdicke erfasst. Diese gewonnenen Daten werden der Vorsteuerung übergeben. Im Gegensatz zu den Schwankungen der Prozessparameter wird die Materialstreuung hier ohne Regelkreis in der Vorsteuerung (Feed forward) auf Basis von Metamodellen korrigiert und an die SPS der Presse übertragen. Per Kamera wird nach dem Tiefziehen der gemessene Einzug mit dem Solleinzug verglichen und die Differenz als Regelabweichung dem Regler übergeben (Feedback Loop). Daraus berechnet der Regelalgorithmus die neue Pressenkraft für das nächste Teil und somit die vier Niederhalterkräfte, die es in diesem Werkzeug gibt. Das ist dann der Regelkreis. Seitens Autoform wurde hierfür eine Schnittstelle implementiert, sodass mit den Autoform-Sigma-Daten entsprechend gearbeitet werden kann. „So haben wir basierend auf den Autoform-Sigma Ergebnissen den Regler für den Feedback Loop ausgelegt sowie implementiert und konnten auch die Metamodelle entwickeln, die in der Vorsteuerung zum Einsatz kommen“, fügt David Harsch hinzu.

Und wie läuft das Ganze nun in der Praxis ab? Nach dem Schneiden, der Wirbelstrommessung und der Erfassung der Blechdicke werden die Platinen zur Identifizierung jeweils mit einem Data-Matrix-Code bedruckt und gestapelt. Vor der Presse legt ein Roboter die Platine dann einzeln auf ein Förderband, der Code wird eingescannt und die mechanischen Eigenschaften der jeweiligen Platine aus der Datenbank abgerufen. Auf Basis dieser Daten findet über die Vorsteuerung eine Voreinstellung der Presse statt. Dann wird die Platine in der hydraulischen Presse (Schuler, 8.000 kN Schließkraft) umgeformt, die Spüle von einem Roboter über eine Vorrichtung entnommen, unter der Kamera positioniert und gemessen. „Wichtig dabei ist, dass wir beim Soll-Ist-Vergleich möglichst nah an der Realität sind”, sagt David Harsch. „Deshalb digitalisieren wir immer ein Gutteil aus der aktuellen Produktion und vergleichen dies mit dem Simulationsmodell.“

Funktioniert nun alles so wie geplant? „Grundsätzlich ja“, antwortet Jörg Heingärtner. Natürlich kommt es auch mit der Inline-Prozessregelung in seltenen Fällen zu Ausschussteilen. „Alle Ausreißer miteingerechnet kann man sagen, dass wir den Ausschuss um zwei Drittel reduziert haben.“ Zudem kann das System sogar mit sehr dünnen Blechen umgehen und ist fehlertolerant. „Im Rahmen eines Tests haben wir die Presse mal absichtlich komplett verstellt. Auch hier hat der Regler in kürzester Zeit wieder zu Gutteilen zurückgefunden.“ Angedacht ist, in anderen Franke-Werken weitere Inline-Prozessregelungen zu implementieren. An gewissen Pressenstraßen kommt es häufiger zu Ausschuss, da 16 Niederhalter eingesetzt werden. Zudem arbeitet das IVP im Rahmen von Q-Guard mit einem weiteren Projektpartner – einem deutschen Autohersteller – zusammen.

Auch David Harsch ist mit dem Ergebnis des Q-Guard-Projekts sehr zufrieden. Er spricht in diesem Zusammenhang einen weiteren Punkt an, der für Franke äußerst wichtig ist – die Erfahrung vom Pressenpersonal: „Die Mitarbeiter wissen genau, wie welches Becken mit welcher Kraft produziert werden muss. Wenn solche Personen ausfallen, dann kann es gut sein, dass gewisse Beckenmodelle nicht mehr so produziert werden können, wie das heute der Stand ist.“ Denn man bewegt sich bei der Spülbeckenherstellung in einem sehr engen Fenster zwischen Rissen und Welligkeiten, was bei Erwärmung des Werkzeugs schnell zu Ausschuss und Maschinenstillstandzeiten führen kann. „Mit der Prozessregelung bleibt das Ziehergebnis immer schön im Prozessfenster drin und der Ausschuss tendiert gegen null.“
