Normalien Standardisierte Komponenten machen Streifenführung günstiger

| Redakteur: Stéphane Itasse

Viele Komponenten eines Stanzwerkzeuges werden oft aufwändig hergestellt, beispielsweise die Streifenführung. Standardisierte Bauteile bieten sich hier aus Sicht des Normalienherstellers Meusburger an.

Firmen zum Thema

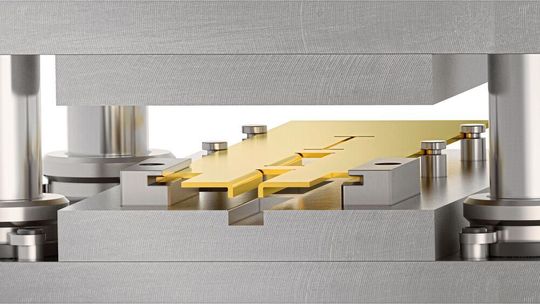

Eine eckige Streifenführung eignet sich besonders für seitliche Ausstanzungen, wie in diesem Bild zu sehen ist.
Eine eckige Streifenführung eignet sich besonders für seitliche Ausstanzungen, wie in diesem Bild zu sehen ist.
(Bild: Meusburger)

Die Vorteile sind die sofortige Verfügbarkeit, die Kombinationsmöglichkeiten der unterschiedlichen Streifenführungen innerhalb des Stanzwerkzeuges sowie die CAD-Daten für die Konstruktion.

Die gefederte Streifenführung E 5632 mit Bund ist für unterschiedliche Streifenstärken verwendbar und dank der gehärteten Ausführung gegen Verschleiß geschützt, wie Meusburger weiter mitteilt. Für Werkzeuge mit begrenztem Einbauraum kann ab einem Durchmesser von 10 mm die Feder platzsparend in einer Bohrung verbaut werden.

Bildergalerie

Bildergalerie mit 5 Bildern

Die eckige Streifenführung E 5634 wird hauptsächlich dann verwendet, wenn seitliche Ausstanzungen vorhanden sind und dadurch zu wenig Auflagefläche zur Verfügung steht. Aufgrund dieser Konstruktion ist es möglich, diese Art der Streifenführung von der Bearbeitungsebene aus zu montieren. Dank der mittig platzierten Schulterpassschraube wird nur ein geringer Einbauraum innerhalb des Stanzwerkzeuges benötigt. Zudem bestimmt die Länge der Schulterpassschraube den Federweg der Streifenführung. Die symmetrische Bauweise ermöglicht den beidseitigen Einsatz einer eckigen Streifenführung.

Die Streifenführungsleiste E 5636 wird grundsätzlich in Kombination mit einem Streifenheber verwendet. Dank der Verschraubung von oben lässt sie sich von der Bearbeitungsebene aus einbauen. Die gehärtete Ausführung bietet Verschleißschutz und die integrierten Einlaufschrägen ermöglichen ein sicheres Einfahren des Stanzstreifens. Außerdem ist die Streifenführungsleiste E 5636 dank der symmetrischen Bauweise beidseitig einsetzbar.

Der Streifenheber Rund E 5640 mit Bund eignet sich durch die Ausführungen mit kleinen Durchmessern für Werkzeuge mit begrenztem Einbauraum. Die integrierte Startbohrung ermöglicht das Einbringen einer Freibohrung für einen Sucherstift. Ebenso sind die Längen des Streifenhebers mit Bund auf die Streifenführung mit Bund abgestimmt. Somit können die Bauteile kombiniert eingesetzt werden.

Die große Auflagefläche des eckigen Streifenhebers E 5644 erlaubt ein prozesssicheres Abheben und Vorschieben des Blechstreifens, auch bei größeren Ausstanzungen. Zum Einbringen einer Freibohrung für einen Sucherstift ist auch hier eine Startbohrung integriert. Sämtliche Funktionsmaße sind auf die jeweiligen Plattenstärken abgestimmt. Alle Artikel sind bei Meusburger ab Lager erhältlich.
