Autoform / Gebr. RAth Werkzeugbau

Um Faktor drei schneller geworden: Methodenplanung mit Software

| Autor/ Redakteur: Theo Drechsel / Frauke Finus

Im Werkzeugbau wird das Zeitfenster in der Kalkulationsphase und von der Auftragserteilung bis hin zu Tryout und Abmusterung immer kleiner. Der Siegerländer Blechspezialist Rath Werkzeugbau setzt deshalb bei allen Schritten der Methodenplanung auf die Software von Autoform.

Firmen zum Thema

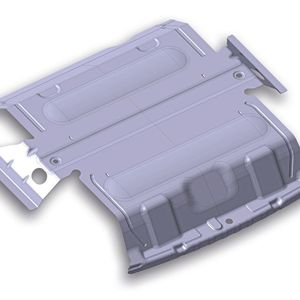

Das Strukturbauteil aus dem beschriebenen Projekt besteht aus tiefgezogenem 0,8 mm dickem HX260LAD.
Das Strukturbauteil aus dem beschriebenen Projekt besteht aus tiefgezogenem 0,8 mm dickem HX260LAD.
( Bild: Autoform/Rath )

Rath Werkzeugbau hat sich vorwiegend auf den Bau von Einzel- und Transferwerkzeugen spezialisiert. Bereits seit 15 Jahren setzt das Unternehmen im Engineering konsequent auf Tools von Autoform. „Wir sind stark im Automotivbereich engagiert und haben deshalb den gesamten CAD-Bereich 2003 auf CATIA umgestellt”, erklärt Entwicklungsleiter Holger Stötzel. „CATIA V5, das im Mittelpunkt der Werkzeugkonstruktion steht, haben wir zeitlich nacheinander durch mehrere Autoform-Software-Produkte ergänzt, mit denen wir heute die Abläufe unserer gesamten Prozesskette von der Angebotsphase bis zum Tryout optimieren.“

Wie gut die Abläufe mit AutoForm funktionieren, zeigt das Beispiel eines kürzlich real stattgefundenen Projekts – einem knapp 900 mm langen, gut 700 mm breiten und knapp 120 mm hohen Strukturbauteil aus 0,8 mm dickem HX260LAD, das im Handeinlegebetrieb produziert werden soll. Wie gewohnt startete auch dieses Projekt mit der Angebots- und Kalkulationsphase, die mit einer – hier nur groben – Methodenplanung verbunden ist, wobei der Process-Planner zum Einsatz kam. Das ist eine ideale Software, wenn es darum geht, schnell alternative Methoden zu entwerfen, um diese auf ihre Machbarkeit hin zu überprüfen. Ein weiteres eingesetztes Produkt war Autoform-Stamping-Adviser. Diese Software wird benutzt, um die Platine zu definieren, wobei die 3D-Bauteilgeometrie sozusagen platt gedrückt wird.

Aus einer Vielzahl von Varianten die beste auswählen

Bei Autoform-Die-Designer handelt es sich um ein sehr leistungsfähiges Konstruktionstool in der Autoform-Welt zur Entwicklung der konzeptionellen Ziehanlage. Die-Designer punktet unter anderem damit, dass man hiermit extrem schnell auch zu alternativen Wirkflächen gelangt. Deshalb wird die Software bei Rath dazu genutzt, die Herstellbarkeit bereits im Vorfeld abzusichern. Zu erwähnen ist auch noch der Cost-Estimator, das in diesem Fall als zusätzliche Software für die Vorkalkulation der Werkzeugkosten genutzt wird.

Bildergalerie

Als nächstes folgt die Feinmethode, wobei mit Die-Designer die Ziehanlage des Strukturteils zunächst noch etwas optimiert wird. Ebenfalls nicht mehr verzichten möchte man bei Rath auf Autoform-Sigma, das beim Strukturbauteil zunächst bei der automatischen Ermittlung der Ziehsicken zum Einsatz kam. Dabei werden von Autoform-Sigma im Hintergrund Umform-Simulationen mit verschiedenen Rückhaltekräften berechnet. Der Benutzer wird so bequem in die Lage versetzt, aus einer Vielzahl von Varianten die beste auszuwählen und damit die Maßhaltigkeit in der Produktion zu gewährleisten.

Der nächste Schritt betraf die Herstellbarkeit und fand in der CAD-Welt an einem CATIA-Arbeitsplatz statt. Hier erfolgte nun in Autoform-Process-Designer für CATIA die vollständige, detaillierte Methodenplanung, sowohl für alle Tiefzieh- als auch für Folgeoperationen. Dabei stellte sich heraus, dass es an einigen Stellen der Ziehanlage noch Probleme gab, die dann mit Unterstützung der Software ebenfalls optimiert wurden. Bei Rath betrachtet man die hohe Flächenqualität, die sich mit dem Process-Designerfür CATIA erzielen lässt, als echtes Plus, weil sie eine realistischere Absicherung und damit kürzere Tryout-Zeiten ermöglicht. Nicht vergessen werden sollte an dieser Stelle auch Quick-Link für CATIA, mit der sich alle Prozessdaten als strukturiertes Datenpaket (Zip-Datei) einfach aus der Autoform-Welt nach CATIA transferieren lassen; dies funktioniert natürlich auch in umgekehrter Richtung.

Anzahl der Q-Schleifen halbiert

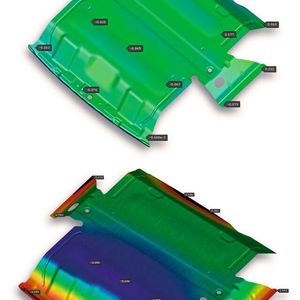

Da mit Autoform-Sigma eine theoretische Abweichung von +/- 3 mm festgestellt wurde, galt es nun an der Maßhaltigkeit zu arbeiten. Hier kam Autoform-Compensator ins Spiel, was dazu diente, das Bauteil – ebenfalls im Vorfeld per Simulation – maßhaltig zu bekommen. Hierzu wurden über eine präzise Rückfederungsberechnung die Wirkflächen automatisch modifiziert. Auf diese Weise konnte mittels Überbiegung die Rückfederung auf einen Wert von +/- 0,5 mm kompensiert werden. Die so optimierten Freiformflächen gab man bei Rath direkt an die Werkzeugkonstruktion weiter, wo die Flächen dann final ins CAD-Modell eingebracht und deren Fräsfreigabe erteilt wurde.

Nachdem das Problem mit der Rückfederung beseitigt war, wurden zum Abschluss noch die Beschnittlinien, also die Außenkontur, optimiert. Ebenfalls simulationsgestützt mit Trim. Als alles gefräst und die Beschnittwerkzeuge erodiert waren, ging es auf die Presse. Für diese Tryoutphase gibt es dann einen Report, also eine Dokumentation für die Fertigung auf Papier, oder eine Datei, bei deren Herstellung der Report-Manager hilft.

Rath konnte mit der Investition in Autoform die Anzahl der Q-Schleifen halbieren. Dass neben den Kosten auch die Durchlaufzeiten gesenkt werden konnten, verdeutlicht das Beispiel des Strukturbauteils. „Hier war es so, dass wir nach 19 Stunden die CAD-Methodendaten in die Simulation übergeben konnten, während wir früher dreimal so lange benötigt hätten“, unterstreicht Holger Stötzel. „Wir sind bei der Methodenplanung also um den Faktor drei schneller geworden.“

Dieser Beitrag ist urheberrechtlich geschützt. Sie wollen ihn für Ihre Zwecke verwenden? Infos finden Sie unter www.mycontentfactory.de (ID: 46007466)
