Wenn Bleche zu Blumen erblühen

| Autor/ Redakteur: Walter Frick / Dietmar Kuhn

Wenn man in der Blechbearbeitung von Profilblumen oder Umformblumen spricht, ist nicht das Veilchen am Auge des Maschinenbedieners gemeint, sondern die Festlegung der Querschnittsformen beim Walzprofilieren. Mit geeigneten Software-Paketen lässt sich die Konstruktion der erforderlichen Rollenwerkzeuge deutlich einfacher gestalten – Wissen auf Knopfdruck.

Firma zum Thema

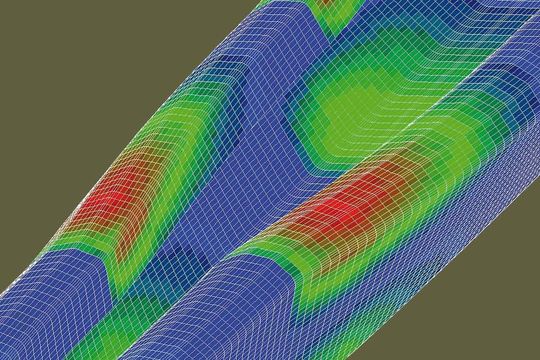

Ein bedeutender Profil-Baustein zur Qualitätssicherung ist die Profil-Spannungs-Analyse (PSA). Bild: Ubeco
Ein bedeutender Profil-Baustein zur Qualitätssicherung ist die Profil-Spannungs-Analyse (PSA). Bild: Ubeco
( Archiv: Vogel Business Media )

Walzprofilieren oder Kaltwalzen von Profilen ist ein kontinuierliches Biegeverfahren, bei dem Bandmaterial aus Blech von einer Anzahl Walzenpaare schrittweise zum gewünschten Endquerschnitt umgeformt wird. Es ist ein besonders kostengünstiges Fertigungsverfahren, wenn größere Längen oder größere Mengen hergestellt werden sollen.

Die Profilform ist beliebig, es können einfache und komplizierte Querschnitte auf diese Weise hergestellt werden. Zu jedem Profilquerschnitt ist ein eigener Werkzeugsatz (Rollensatz) erforderlich. Dazu entwirft man zunächst die sogenannte Profilblume, das heißt, man legt für jedes Umformgerüst die Querschnittsform fest. Anschließend entwirft man die Form der Rollenwerkzeuge. Weit verbreitete Softwaresysteme zur Konstruktion sind „Profil“ von Ubeco und „Copra“ von Data M, die auch verschiedene Bausteine zur Qualitätssicherung bis hin zur FEM-Simulation (Finite-Elemente-Methode) enthalten.

Bildergalerie

Das Softwarepaket Profil der Ubeco GmbH, Iserlohn, ist maßgeschneidert für die Herstellung von kaltgewalzten Profilen, geschweißten Rohren und den Bau von Profilwalzanlagen und Rohrschweißanlagen. Es unterstützt bei der Projektierung, Konstruktion, Berechnung und Zeichnung des Profils, der Umformstufen (Profilblume) und der zur Herstellung erforderlichen Rollenwerkzeuge. Mit Profil arbeitet man wie mit einem CAD-System: Die Zeichnung des Profils oder der Rollen ist ständig auf der Zeichenfläche sichtbar.

Profilblume vollautomatisch erzeugen

Eine völlig neue Funktion der Walzprofiliersoftware Ubeco Profil ist nun die vollautomatische Erzeugung der Profilblume, mit der die Konstruktion von Rollensätzen für wiederkehrende Profilformen wesentlich beschleunigt wird. Das dazu notwendige Know-how wird einer Wissens- und Erfahrungsdatenbank entnommen, die mit zunehmender Nutzung des Systems immer umfangreicher wird. Damit ist aus der Walzprofiliersoftware ein Expertensystem geworden. Profilkonstrukteure sammeln im Laufe der Zeit Erfahrung in der Auslegung von Rollenwerkzeugen für bestimmte Profilformen. Wenn dann ein neuer Rollensatz entworfen werden muss, nimmt man sich ein ähnliches Profil als Muster, von dem man weiß, dass es erfolgreich auf der Profiliermaschine gelaufen ist. Dann ändert man Profilblume und Rollen entsprechend der neuen Profilform ab.
