Mbo Oßwald

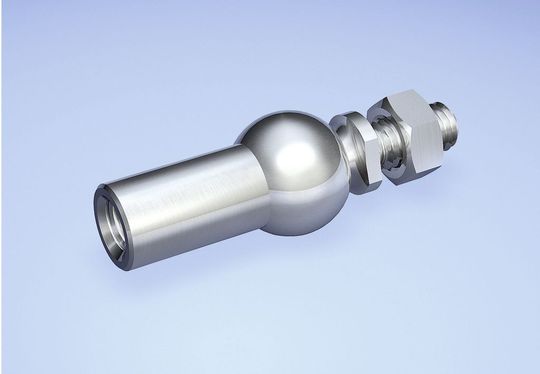

Axialgelenke als ausgleichende lineare Achsverbindung für bewegliche Teile

| Redakteur: Rüdiger Kroh

Firmen zum Thema

Winkelgelenke nach DIN 71802 dienen als Verbindungs- und Führungselemente für bewegliche Teile und schaffen Eckverbindungen. Nicht immer sind diese Normteile ausreichend, insbesondere, wenn die Kraftübertragung linear erfolgen soll. Für diesen Anwendungsfall sind Axialgelenke konzipiert. Die Umsetzung der aufgenommenen Kräfte erfolgt nicht im Winkel von 90, sondern von 180°. Der mögliche Schwenkwinkel liegt vergleichbar der DIN 71802 bei ±18°, die Auszugskräfte des Kugelzapfens aus der Kugelpfanne zwischen 30 und 100 N. Die Axialgelenke gibt es in den Abmessungen M5 bis M16.
