Warmumformung Leichte und hochfeste Komponenten aus Aluminium

Quelle: Pressemitteilung Lesedauer: 2 min |

Anbieter zum Thema

Schuler AG
KOHLER Maschinenbau GmbH
HBS Bolzenschweiss-Systeme GmbH & Co. KG
fischer group

Ein neues Verfahren zur Warmumformung von Schuler reduziert nicht nur Platzbedarf und Kosten, sondern macht auch eine Warmauslagerung überflüssig.

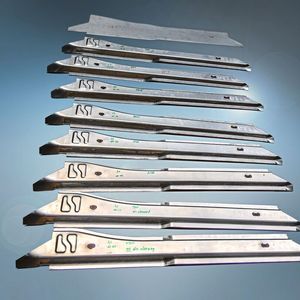

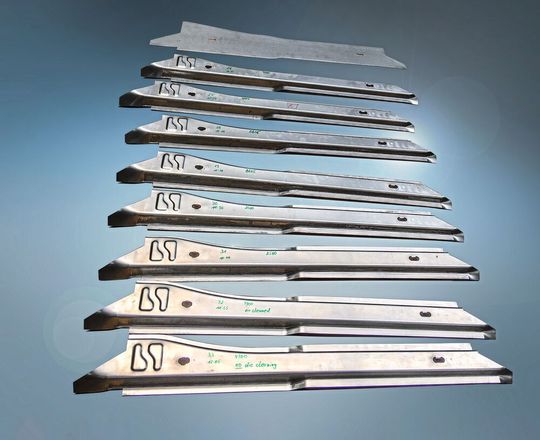

Bauteile aus hochfestem Aluminium kommen in Fahrzeugen immer häufiger zum Einsatz, um Gewicht zu sparen.
Bauteile aus hochfestem Aluminium kommen in Fahrzeugen immer häufiger zum Einsatz, um Gewicht zu sparen.
(Bild: Schuler)

Bauteile aus hochfestem Aluminiumblech kommen in Fahrzeugen immer häufiger zum Einsatz, um Gewicht zu sparen. Schuler bietet auf hydraulischen Pressen nun ein neues Verfahren zur Warmumformung an, bei der das Leichtmetall innerhalb kürzester Zeit mittels Kontakterwärmung erhitzt und in einem wassergekühlten Werkzeug umgeformt wird. Sämtliche Prozessschritte laufen dabei im Werkzeug ab, so dass anders als beim Formhärten von Stahlblech kein separater Ofen mehr erforderlich ist, wie es in einer Mitteilung heißt.

„Das reduziert nicht nur den Platzbedarf für die Anlage, sondern auch die Investitions- und Betriebskosten ganz erheblich“, erklärt Christian Palm, der bei Schuler für den Bereich hydraulische Pressen verantwortlich ist. „Damit wird die Warmumformung von Aluminium zu einer echten Alternative in der Blechumformung. Die Technologie ermöglicht die Produktion von leichten und hochfesten Teilen mit deutlich höheren Umformgraden im Vergleich zur Kaltumformung und viel größerem Freiraum beim Design.“ Das Ergebnis sind hochkomplexe Geometrien und eine Zugfestigkeit von 300 bis 400 Newton pro Quadratmillimeter, heißt es weiter.

Bildergalerie

Zehn Sekunden pro Bauteil

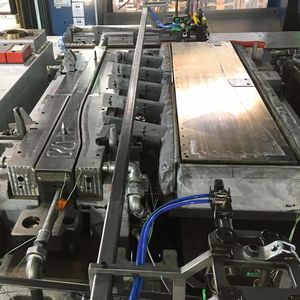

Bei dem Verfahren erwärmen Heizplatten, die in der ersten Umformstufe integriert sind, Aluminiumblech aus der 6000er- oder 7000er-Serie innerhalb weniger Sekunden auf über 300 bis 450 Grad Celsius. In der zweiten Stufe folgt die eigentliche Umformung in einem wassergekühlten Werkzeug, während sich zur selben Zeit schon die nächste Platine aufheizt. In einer dritten und vierten Stufe lässt sich das noch etwa 60 Grad warme Bauteil dann beschneiden.

Auf einer 1.200 Tonnen starken hydraulischen Presse von Schuler sind in Verbindung mit einem hochdynamischen Drei-Achs-Transfer Taktzeiten von nur zehn Sekunden pro Bauteil erreichbar, wie es weiter heißt. Im Gegensatz zu bisherigen Verfahren für die Warmumformung von Aluminiumblech lassen sich die Komponenten direkt weiterverarbeiten und müssen vorher nicht noch mehrere Stunden lang wärmebehandelt werden, um auszuhärten. Dadurch verringere sich der Produktionsaufwand noch einmal spürbar.

Die erste Anlage für einen Automobilzulieferer in Asien befindet sich bereits im Bau. Die Teile aus hochfestem Aluminium, die darauf entstehen, sind für einen Hersteller von Elektroautos bestimmt.
