Trumpf-Biegesysteme Mit der neuesten Trumpf-Biegezelle auf Zukunftskurs bleiben

| Redakteur: Peter Königsreuther

Trubend Cell 5000 heißt eine Biegezelle von Trumpf, die auch bei kleinen Losgrößen punkten kann. Hier erfahren Sie warum, und was sonst noch geht...

Firmen zum Thema

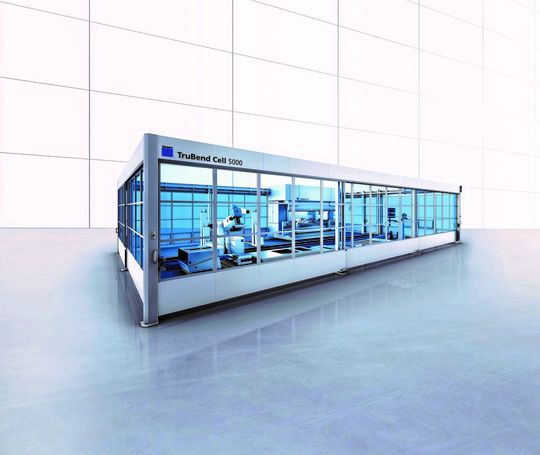

Diese Biegezelle beinhaltet die neueste Trubend-Biegemaschine von Trumpf nebst einfach bedienbarer Programmiersoftware Teczone Bend. Alles zusammen heißt Trubend Cell 5000.
Diese Biegezelle beinhaltet die neueste Trubend-Biegemaschine von Trumpf nebst einfach bedienbarer Programmiersoftware Teczone Bend. Alles zusammen heißt Trubend Cell 5000.
(Bild: Trumpf)

Außer den manuellen Trumpf-Biegemaschinen verfügt jetzt auch die neue Trubend Cell 5000 über die neue Programmiersoftware Teczone Bend. Damit lassen sich Teile innerhalb weniger Sekunden und meist ohne manuelle Eingriffe programmieren, sagt der Hersteller. Bei Bedarf bearbeitet die Software sogar mehrere Teile gleichzeitig. Sie berechnet dabei die optimale Biegereihenfolge, die beste Anordnung der Werkzeuge sowie die effizienteste Roboterbahn automatisch. So sorgt das Tool dafür, dass während des gesamten Vorgangs Kollisionen vermieden werden.

Baugruppen löst Teczone Bend mit einem Klick in Einzelteile auf. Auch einen Vorschlag für die Aufnahme der Platinen und das Abstapeln von Fertigteilen generiert das Programmiersystem, betont Trumpf. Anwender können den Vorschlag aber jederzeit manuell anpassen.

Bildergalerie

Die schnelle Programmierung leistet damit einen wesentlichen Beitrag, damit auch kleinste Losgrößen wirtschaftlich und automatisiert abgearbeitet werden können. Clevere Automatismen, heißt es weiter, entlasten den Programmierer dabei von lästigen Standardtätigkeiten, was die Qualität ebenfalls steigert.

Auf leisen Sohlen nicht nur Energie sparen

Die neue Trubend Cell 5000 ist mit Biegemaschinen der aktuellen Trubend-Serie-5000 erhältlich, wie schon der Name vermuten lässt. Ihr Antrieb arbeite sehr dynamisch und präzise, gleichzeitig aber besonders leise und energieeffizient. Denn verglichen mit einem klassischen Hydraulikantrieb spart er nicht nur bis zu 50 % Energie ein, sondern erhöht auch die Produktivität der Zelle. Ein Hinteranschlagsystem stellt sicher, dass die Platinen während des Biegevorgangs präzise in der Maschine positioniert werden. Mithilfe eines Lasers überprüft ein Winkelmesssystem die Biegewinkel automatisch und unabhängig vom eingesetzten Werkzeug. Bei Bedarf regelt es nach, so Trumpf.

Auf Bewährtes muss beim Biegen nicht verzichtet werden...

Die neue Generation der Trubend Cell 5000 ist mit vielen Automatisierungskomponenten ausgestattet. Den Biegevorgang übernimmt zum Beispiel der Bendmaster. Trumpf hat diesen Roboter speziell fürs automatisierte Biegen entwickelt. Es gibt ihn mit einer Traglast von 150 oder 60 kg. Der Bendmaster lässt sich automatisch mit verschiedenen Greifern ausstatten, mit denen er bis zu vier Meter lange Platinen von einem Stapel zur Maschine transportiert. Der Roboter erkennt mit einem neuentwickelten digitalen Sensor Teile automatisch und nimmt so die Bleche korrekt auf. Je nach Größe greift er Platinen mithilfe von Zangen oder Vakuumsaugern. Eine Doppelblecherkennung stellt sicher, dass er immer nur ein Blech anhebt. Ist die Biegezelle an ein Lager angebunden, holt sich der Bendmaster das Rohmaterial direkt vom Lagerwagen. Fertigteile kann er in Kisten sortieren, oder auf Paletten und Förderbänder legen.
