Boschert Multifunktionale Stanzbearbeitung statt nur Ausklinken

Autor / Redakteur: Edgar Grundler / Dietmar Kuhn

Das traditionelle Ausklinken von Blechen soll Geschichte werden. Eine neue Generation von Ausklinkmaschinen mit einer Reihe von Zusatz- und Sonderfunktionslösungen – also eine multifunktionale Stanzmaschine – machen diese Fertigungstechnik von Boschert auch für Rohre, Schweißgitter und sogar Kunststoffplatten interessant.

Firmen zum Thema

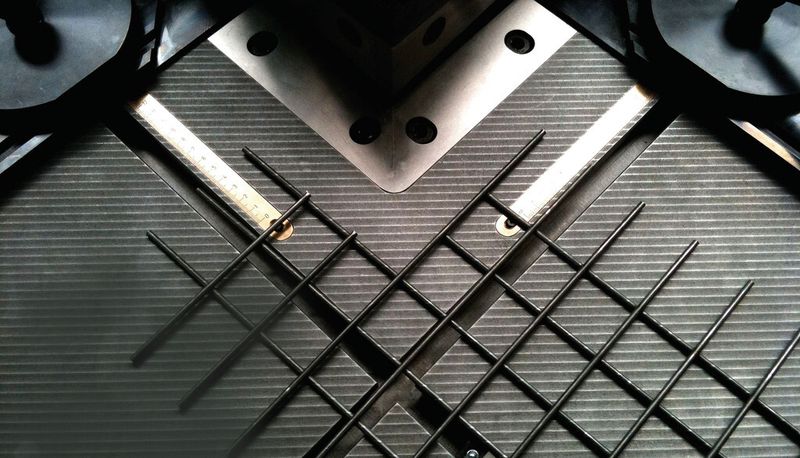

Ausklinkmaschinen können mehr als nur Bleche bearbeiten. Mit Zusatz- und Sonderfunktionen bringen sie auch Schweißgitter, Rohre und Kunststoffplatten in Form.
Ausklinkmaschinen können mehr als nur Bleche bearbeiten. Mit Zusatz- und Sonderfunktionen bringen sie auch Schweißgitter, Rohre und Kunststoffplatten in Form.
(Bild: Boschert)

Ausklinken war gestern – multifunktionale Stanzbearbeitung ist heute! Einerseits ja und andererseits Moment mal: Denn wenn man rechtwinkliges sowie auch per positionierbaren Messern auf einen bestimmten Winkel eingestelltes Ausklinken oder besser Konturstanzen genauer betrachtet, geht es sowieso um Ausklinken und Stanzen und sonst um gar nichts. Mag ja sein, dass es früher genügte, rechtwinklig oder eben winkeleingestellt Bleche auszuklinken, doch der Profi unter den Anwendern hat mit Ausklinkmaschinen schon immer mehr als nur solche im Vergleich einfachen Blechbearbeitungen vorgenommen. Dass dabei so mancher Versuch sozusagen in die Hose ging, hängt nicht zuletzt damit zusammen, dass viele herkömmliche Ausklinkmaschinen weder vom Konzept her noch vom mechanischen Aufbau oder der antriebstechnischen Ausrüstung für etwas anderes als einfaches Ausklinken gedacht sind.

Hubstempelführungen stehen für eine langzeitpräzise Messerführung

Ganz anders dagegen die zigtausendfach gebauten und langjährig im handwerklichen beziehungsweise im industriellen Einsatz genutzten Ausklinkmaschinen des Blechbearbeitungsmaschinen- Spezialisten Boschert in Lörrach-Hauingen. Diese- Ausklinkmaschinen sind zum einen durch eine leistungsgerecht großdimensionierte 3-Punkt-Präzisionsführung gekennzeichnet. Zum anderen ist das Maschinengestell in schwerer und auf gute Dämpfeigenschaften ausgelegter Schweißkonstruktion ausgeführt. Drittens weisen die beiden Führungszylinder einen großen Durchmesser auf, um seitliche Kräfte problemlos aufnehmen zu können, und schließlich sorgen massive und lange Hubstempelführungen für eine langzeitpräzise Messerführung unter allen denkbaren Belastungen. Alle Maßnahmen sind dem erklärten Ziel untergeordnet, reproduzierbar exakte Ausklink- sowie Stanzarbeiten durchführen zu können und dies mit hohen Messer- beziehungsweise Werkzeugstandzeiten.

Bildergalerie

Vor allem wirken sich die anforderungsgerechte Konstruktion und der präzise Maschinenbau auch auf die Schnittqualität aus, in dem ohne Schnittspaltverstellung in allen Blechdicken grat- und damit nacharbeitsfrei ausgeklinkt beziehungsweise gestanzt werden kann. Doch damit noch nicht genug, denn die maschinenbautechnischen Voraussetzungen erlauben es, die Ausklinkmaschinen mit Zusatz- und Sonderfunktionen zu versehen. Damit wird aus einer Ausklink- eine Multifunktions-Maschine zum Ausklinken und Stanzen sowohl von Blechen als auch von Streckmaterial, Schweißgitter oder auch Kunststoffplatten. Des Weiteren ist bei Boschert-Ausklinkmaschinen der Aufbau einer zweiten Stanzstation etwa zum Stanzen an den Randbereichen von Rohren und Profilen möglich, und die Ausklinkmaschinen können auch zum Radien-Schneiden ausgerüstet werden.

Multifunktionale Ausklinkmaschine mit zahlreichen Features

Weitere wesentliche Unterscheidungsmerkmale der (multifunktionalen) Ausklinkmaschinen von zu den in der Praxis nur bedingt vergleichbaren Wettbewerbsmaschinen betreffen den verstellbaren Hub, einen Innenanschlag für die Scherfunktion, eine gehobelte Tischoberfläche zur Erleichterung des Materialhandlings (leichtes Rutschen und weniger Kratzneigung) sowie der robuste winkelverstellbare Materialanschlag mit sieben Standard- Positionen zum schnellen Einrichten und Positionieren. Des Weiteren wäre der im Vergleich große Schnittabfallbehälter, das sehr gut zugängliche Bedienpult, und auch die Sicherheits-Einrichtungen zu nennen. Die Stahlabdeckung auf dem Hubstempel sowie die Schutzplatten sind so angebracht, dass der Bediener von oben betrachtet das Messer sieht und folglich frei nach Anriss arbeiten kann. Zudem erlaubt die Anordnung der messernahen Schutzplatte das Ausklinken und Stanzen an Winkelmaterialien, wodurch sich der Anwendungsbereich weiter verbreitert.

Zu guter Letzt lassen sich die Boschert-Ausklinkmaschinen als wartungsfrei bezeichnen, da sie über ein Dauerschmiersystem verfügen und durch Nuten im Hubzylinder bei jedem Hubvorgang die (Zwangs-) Schmierung automatisch erfolgt. Der südbadische Maschinenbauer gewährt den Kunden auf das 3-Punkt-Präzisionsführungssystem eine 10-jährige Garantie und bietet natürlich auch den weltweiten Service hinsichtlich Werkzeugen und Ersatzteilenversorgung.
