Safan Darley zeigt Abkantpressen für jeden Zweck

| Autor: Stéphane Itasse

Drei neue Abkantpressen mit unterschiedlichen Optionen stellt Safan Darley erstmals auf der Messe Euroblech vom 25. bis 29. Oktober in Hannover dem Fachpublikum vor.

Firmen zum Thema

Diese Abkantpresse mit automatischem Werkzeugwechsler gehört zu den Premieren von Safan-Darley auf der Euroblech 2016.
Diese Abkantpresse mit automatischem Werkzeugwechsler gehört zu den Premieren von Safan-Darley auf der Euroblech 2016.
( Bild: Safan-Darley )

Die erste ist das Modell 200T 4100 ATC . Diese Abkantpresse ist mit einem automatischen Werkzeugwechsler ausgestattet und bietet eine flexible Anlage für die Herstellung von Kleinserien . Basis ist die servoelektrische Abkantpresse mit 200 t Presskraft und einer Biegelänge von 4100 mm. Der Werkzeugwechsler ist in der Standardmaschine integriert, wodurch sie damit nicht mehr Platz braucht. Die Maschine und der Werkzeugwechsler können sowohl mit E-Control von Safan Darley als auch mit externen Systemen wie Autopol oder Radan programmiert werden.

Auch mit automatischem Werkzeugwechsler ist die Abkantpresse flexibel

Auch wenn ein automatischer Werkzeugwechsler vorhanden ist, lässt sich die Abkantpresse manuell mit Werkzeugen bestücken. Mit der Option Wila Tips kann der Werkzeugwechsel-Roboter auch manuell gerüstete Werkzeuge erkennen und diese zurück in das Magazin an der Hinterseite der Maschine stellen. Dies macht den Werkzeugwechsler laut Hersteller einzigartig und erhöht seine Effizienz.

Bildergalerie

Das Werkzeugmagazin kann standardmäßig zwei Arbeitslängen für das Oberwerkzeug und drei Arbeitslängen für das Unterwerkzeug speichern. Die Werkzeuge werden auf einen separaten Platz gestellt, wodurch auch keine Verschmutzung auftreten kann. Optional kann die Speicherkapazität erweitert werden.

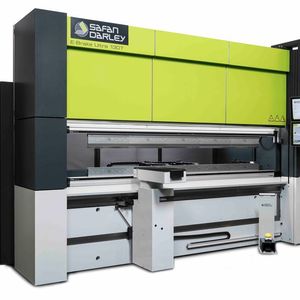

Abkantpressen der Ultra-Serie mit völlig neuem Design

Die zweite Premiere eine neue Generation von Abkantpressen namens Ultra. Die Ultra-Serie bietet ein völlig neues Design und ist standardmäßig mit einem CNC-Bombiersystem ausgestattet. Diese neue Serie ist in vier Ausführungen lieferbar:

  • 50 t Presskraft, 2 m Arbeitslänge,
  • 80 t Presskraft, 2,5 m Arbeitslänge,
  • 100 t Presskraft, 3 m Arbeitslänge und
  • 130 t Presskraft, 3 oder 4 m Arbeitslänge.

Die Ultra-Abkantpressen verfügen standardmäßig über einen doppelten Bildschirm, mit dem eine papierlose Arbeitsumgebung geschafft werden kann. Sie können optional mit einem 3D Hinteranschlag und dem E-Bend-L-Blue-Winkelmesssystem ausgerüstet werden.

Die dritte Premiere ist eine Serie energieeffizienter Abkantpressen mit der Bezeichnung H-Brake Hybrid. Diese Abkantpressen sind mit einem neuartigen Hybridantrieb ausgestattet; der Hydraulik und Elektronik kombiniert, wie es heißt. Das System ist energieeffizient, geräuscharm und benötigt nur ein Teil der üblichen Menge an Hydrauliköl.

Energieeffiziente Abkantpresse mit deutlich verkürzten Zykluszeiten

Der Hybridantrieb wird nur bei Bedienung des Fußschalters eingeschaltet. In der Zwischenzeit stoppt die Hydraulikpumpe. Auf Grund der dynamischen Y-Achsen Regelung mit Senk- und Rückzuggeschwindigkeiten von 230 mm/s werden Zykluszeiten erreicht, die bis 30 % kürzer sind als bei traditionellen hydraulischen Abkantpressen.

Dieses Antriebsprinzip sorgt auch für geringere Betriebskosten, weil das Öl in dem hybriden System länger verweilt und erst nach 7000 Arbeitsstunden gewechselt werden muss. Das ganze System braucht weniger Wartung als die konventionellen hydraulischen Systeme.

Die H-Brake-Hybrid-Serie verfügt standardmäßig über eine Einbauhöhe von 655 mm und einen Hub von 280 mm, dazu auch über eine vergrößerte Ausladung.

Safan Darley auf der Euroblech 2016: Halle 14, Stand H14
