ODO Engineering Speziell konstruierte Pressenlogistik spart Zeit und Platz

Autor: M.A. Frauke Finus

Die Pressenlinie verdient nur Geld, wenn sie ohne Unterbrechung läuft. Es gilt also auch, Rüstzeiten so kurz wie möglich zu gestalten. Mit seiner auf den Kunden zugeschnittene Werkzeugwechsel- und Lagertechnik setzt ODO Engineering genau hier an.

Firma zum Thema

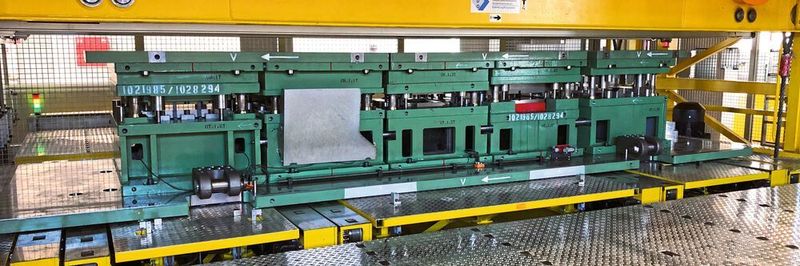

Hier im Bild ist ein Werkzeug nach Übergabe vom Serviceshuttle auf das RBG zu sehen.
Hier im Bild ist ein Werkzeug nach Übergabe vom Serviceshuttle auf das RBG zu sehen.
(Bild: ODO Engineering)

Sondermaschinenbau muss man können und wollen – da braucht es Mut. Da sind sich Vater und Sohn einig. Im sauerländischen Kirchhundem sitzt die ODO Engineering und lebt genau das. Ingo Oberste-Dommes und Sohn Simon sind mit ihrem Team auf Werkzeugwechselsysteme und Schwerlasttransportsysteme für die Umformtechnik spezialisiert. Und der Senior weiß wovon er spricht. Nach Werkzeugmacherlehre, Maschinenbaustudium und darauf folgenden Stationen bei Gräbener Pressensysteme Teil des Schuler Konzerns hatte Ingo Oberste-Dommes im Jahr 2000 den Schritt in die Selbstständigkeit gewagt. Heute wird bei ODO alles konstruiert, was das Kundenherz begehrt, Zeit und Platz in der Presswerkslogistik einspart.

Für einen Schweizer Premiumhersteller von Weißer Ware, die V-Zug AG, hat ODO kürzlich ein Lagersystem für Presswerkzeuge mit automatisierter Ein- und Auslagerung konstruiert, gebaut und in Betrieb genommen. Dank diesem System werden die Platzansprüche für die Lagerung der Werkzeuge und vor allem Rüstzeiten deutlich reduziert. Beispielsweise werden Hallenkräne für die Handhabung der Werkzeuge beim Rüstvorgang praktisch überflüssig. Das Lager hat dabei die beeindruckenden Maße von 60 m Länge, 5,2 m Breite und 14 m Höhe.

Bildergalerie
Bildergalerie mit 9 Bildern

Endlich Ordnung im Presswerk

Aufgabe war es, zwei Pressen von Schuler mit Werkzeuglagerung und Werkzeugwechselsystem auszustatten. Hierbei gab es zwei Herausforderungen: Zwischen Berg und See gibt es in Zug nicht viel Platz und die V-Zug AG wechselt auf diesen beiden Pressen fast stündlich die Werkzeuge. Für Ersteres blieb nur die Möglichkeit einer vertikalen Lagerung. Das Regalbediengerät RBG „Speedy“ kann verschiedene Werkzeuggrößen bis zu 35 t vollautomatisch lagern und bereitstellen. Dabei ist jedem Werkzeug ein eigenes Fach zugeordnet, welches bei Anforderung vollautomatisch angefahren wird. Das sorgt für Ordnung. Ganz individuell ist der Stahlbau der Werkzeuglagerplätze geplant. So können bis zu 140 Werkzeuglagerplätze auf vier unterschiedlich großen normierten Grundplatten von 6 x 1,9 m bis 2,2 x 0,95 m eingelagert werden. Bei den kleineren Werkzeugen ist es sogar möglich zwei Werkzeuge hintereinander zu lagern. Um die Sicherheit im Regalsystem zu gewährleisten, werden die Werkzeuge mittels Schleusensystem ein- und ausgelagert.

Für Zweiteres überlegte ODO sich einen besonderen Kniff: Dank einer praktisch rüstzeitneutralen Lösung braucht der Werkzeugwechsel nur knapp 15 Minuten. Durch zwei Fahrtische pro Presse ist die reine Rüstzeit unabhängig von der Produktion, da der zweite Fahrtisch bereits mit dem nächsten Werkzeug vorgerüstet werden kann, während auf dem anderen Fahrtisch weiter produziert wird. So können die Pressen völlig unberührt weiter arbeiten, während im Hochregal das letzte gelaufene Werkzeug einlagert oder zum Service gebracht sowie das nächste angeforderte Werkzeug aus dem Regalfach geholt und auf einem Fahrtisch vorgerüstet wird. Möglich wird das dank eines angetriebenen Rollsystems. Ein teleskopierbarer Verschiebeantrieb sorgt zudem in der Pressenschleuse für die Übergabe der Werkzeuge vom RBG zu den Fahrtischen der Pressen.

Gemeinsam mit dem Kunden die Bedürfnisse definiert

Durch eine Hüllkonturmessung der Werkzeuge bei jeder Einlagerung, wird sichergestellt, dass die maximalen Hüllabmessungen nicht überschritten werden. Ein RFID-System speichert zudem spezifische Werkzeugparameter wie Werkzeugnummer, Lagerplatz im Regal und Hubzahl, welche zu jeder Zeit abgerufen werden können. Durch zwei zusätzliche Schleusen am Ende des Regalsystems, können zu jeder Zeit mithilfe von Serviceshuttlen Werkzeuge für Servicearbeiten ausgelagert und Neu-Werkzeuge eingelagert werden. Eine zusätzliche Schleuse im Keller für sehr selten genutzte Werkzeuge, die außerhalb des eigentlichen Lagersystems gelagert sind, mit einem entsprechenden freifahrenden Stockshuttle und ein Coillager mit Coil-Transporter ergänzen die Einrichtung.

Ingo Oberste-Dommes berichtet: „Wir haben in einem Workshop gemeinsam mit V-Zug definiert, was wie funktionieren soll. So konnten wir tief in das Anwenderwissen einsteigen und gemeinsam die perfekte Lösung erarbeiten.“ Das System läuft nun seit einem knappen Jahr bei V-Zug. „Und die sind ausgesprochen zufrieden“, freut sich Oberste-Dommes.
