Euroblech 2014 Trennen von Trägern und Hohlprofilen mittels Gehrungsbandsäge

Redakteur: M.A. Frauke Finus

Mit der Gehrungsbandsäge HBP510-1208G bietet Behringer eine schnelle und präzise Gehrungsbandsäge. Die HBP510-1208G trennt Träger und Hohlprofile schnell und präzise.

Firmen zum Thema

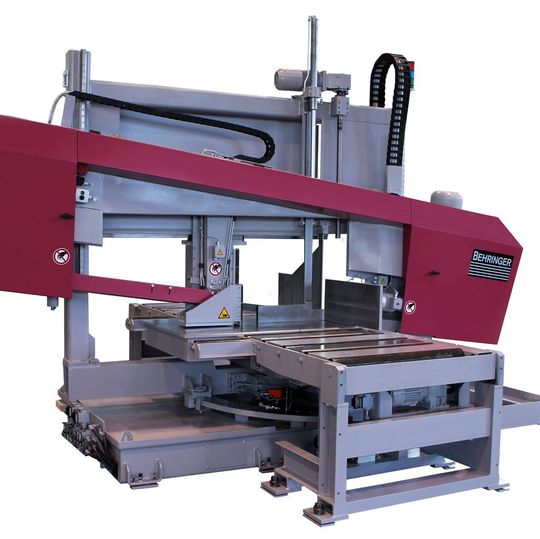

Die Gehrungsbandsäge ist robust und verwindungssteif in Portalbauweise aufgebaut.
Die Gehrungsbandsäge ist robust und verwindungssteif in Portalbauweise aufgebaut.
(Bild: Behringer)

Mit einem Schnittbereich von 1200 x 510 mm sowie beidseitigen Gehrungen von 30° rechts bis 30° links ist die Maschine für die Anforderungen des Stahlbau- und Stahlhandels gut geeignet. Ihr Einsatz sorgt nach Unternehmensangagben für präzise Schnitte und eine deutliche Erhöhung des Anlagendurchsatzes.

Die Gehrungsbandsäge ist robust und verwindungssteif in Portalbauweise aufgebaut. Bandführende Teile bestehen aus vibrationsdämpfendem Grauguss, was einen positiven Einfluss auf die Standzeit des Werkzeugs hat. Der um 8° schräg gestellte Sägerahmen verkürzt die maximale Eingriffslänge des Sägebandes und ist speziell konzipiert zum perfekten Schneiden großer Träger oder Vierkant-Hohlprofile. Der großdimensionierte Sägeantrieb mit 13,2 kW Antriebsleistung und der optionale Servovorschub mit AFC (Auto-Feed-Control) ermöglichen den wirtschaftlichen Einsatz von HM-Bändern zum Trennen von Profilen. In Verbindung mit einer feinfühligen Schnittkraftregelung werden Vorschub und Schnittgeschwindigkeit entsprechend der Eingriffslänge des Sägebandes im Material angepasst. Dies gewährleistet hohe Schnittleistungen durch einen konstanten Spanabtrag und gute Standzeiten des Werkzeugs. Zudem sorgen kombinierte Rollenführungen und spielfrei vorgespannte Hartmetallgleitführungen für einen sicheren Lauf des Sägebandes im Schneidgut.

Die vollautomatische Höheneinstellung des Sägerahmens entsprechend der Materialhöhe und die Absenkung der Säge in Eilgeschwindigkeit im automatischen Betrieb reduzieren die Nebenzeiten. Entsprechend der Schnittbreite wird die bewegliche, schwingungsdämpfende Bandführung automatisch eingestellt. Der Materialspannstock ist robust ausgeführt, so dass auch schwere Träger sicher ausgerichtet und gespannt werden können. Auch ein Doppelspannstock kann optional in die Maschine integriert werden. Die Drehlagerung der Sägeeinheit zur Winkelverstellung erfolgt über zwei groß dimensionierte Lager. Die schnelle Gehrungseinstellung erfolgt vollautomatisch über eine Servoantrieb. Der Drehpunkt befindet sich im Schnittpunkt zwischen dem Sägeband und der Materialanlagekante. Dadurch wird erreicht, dass sich die Maßbezugslinie nicht verändert. Durch die schlanke Bauform der Maschine steht ein großer Schnittbereich zur Verfügung. Die HBP510-1208G kann beispielsweise einen HEB800 auf 45° Gehrung sägen. Behringer GmbH auf der Euroblech 2014: Halle 12, Stand D34
