Teilereinigung Wässrige Feinstreinigung erfordert spezielle Anlagenkonzepte

Autor / Redakteur: Thomas Daiber / Josef-Martin Kraus

Extreme Anforderungen an die Bauteilsauberkeit werden in der wässrigen Teilereinigung mit maßgeschneiderten Anlagenkonzepten erfüllt. Basis dafür sind Standardbaureihen, die Möglichkeiten zur anwendungsspezifischen Umrüstung bieten. Das zeigen Anwendungen bei der Herstellung von Ventilen für Vakuumprozesse.

Firmen zum Thema

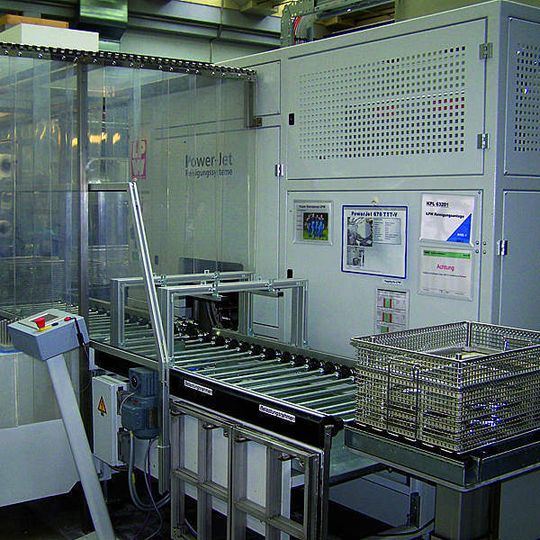

Bild 1: Die Reinigungsanlage ist mit drei vollwertigen Flutstufen ausgerüstet, um Schmutzpartikel und organische Verunreinigungen zu entfernen.
Bild 1: Die Reinigungsanlage ist mit drei vollwertigen Flutstufen ausgerüstet, um Schmutzpartikel und organische Verunreinigungen zu entfernen.
( Archiv: Vogel Business Media )

In Branchen wie der Halbleiter- und Solartechnik ist die Sauberkeit verbauter Komponenten so wichtig wie nie zuvor. Die Hersteller von Reinigungsanlagen sehen sich daher vor eine immer größere Herausforderung gestellt, um die steigenden Ansprüche an das Ergebnis, die Sicherheit, Qualität und den Umweltschutz zu meistern. Das kann nur mit maßgeschneiderten Konzepten geschehen.

Ventilhersteller hat hohe Anforderungen an Teilereinigung

So kommt beim Schweizer Ventilhersteller VAT, Haag, die Reinigungsanlage Power Jet 670 von LPW zur Anwendung (Bild 1). In der Ausführung Power Jet TTT-V ist sie mit drei vollwertigen Flutstufen ausgerüstet. Hochdruckflutwaschen sowie Ultraschall (40 kHz) unterstützen die Feinstreinigung. Eine Vollentsalzungsanlage mit Kreislaufführung ermöglicht, die elektrische Leitfähigkeit des Bads für den dritten und letzten Spülvorgang auf unter 5 µS/cm zu reduzieren.

Bildergalerie

Basis für diese Anlagenentscheidung war eine ausführliche Herstellerstudie von VAT. Schließlich werden in Haag Regel-, Transfer-, Eck- und Membranventile für Vakuumprozesse gefertigt. Der Schweizer Hersteller ist marktführend in diesem Segment, das sich vermehrt der Produktion in der Solar-, Nuklear- und Halbleitertechnik sowie in der Optik öffnet.

Ventile der Vakuumtechnik müssen extrem sauber sein

Ferner werden die Ventile in Instituten für Tests in Hoch-, Tief- und Tiefstvakuum verwendet. Gerade bei extremen Vakuumbedingungen müssen sie von besonderer Sauberkeit sein, um dort die Anforderungen bezüglich Restgasmenge zu erfüllen. Sind Teile durch Partikel oder Reste organischer Substanzen verschmutzt, werden angepeilte Unterdrücke im Vakuum nicht erreicht.

Die Prüfung des Reinigungsergebnisses erfolgt bei VAT über Restgasanalyse im Labor und in der Fertigung mittels Tintenschnelltest. Der Ventilhersteller setzt dabei aus Umwelt- und Sicherheitsgründen ausschließlich auf die Reinigung mit wässrigen Medien.

Weitere Teilereinigungsanlage beschafft

In diesem Jahr stand die Anschaffung einer weiteren Anlage auf dem Plan. Für Bauteilgrößen im Bereich 4000 mm × 800 mm × 800 mm ist eine komplett hochwertige Fertigungslinie erforderlich, die am Ende mindestens die gleiche Oberflächenqualität wie die der Anlagenversion TTT-V erzeugt. Oberste Aufgabe ist die Feinstreinigung großer Aluminium- und Edelstahlteile mit dem Ziel, eine definierte Oberflächenspannung von mindestens 45 mN/m zu erzeugen.
