Abkantpresse mit neuem Antriebskonzept nach Kundenwünschen

| Autor/ Redakteur: Luca Meister / Dietmar Kuhn

Eine neue Blechbearbeitungsmaschine soll sich dank ihres modularen Aufbaus schnell auf Kundenwünsche anpassen lassen. Besonders interessant soll sie für kleinere und mittlere Unternehmen sein die zudem in kleinen Serien produzieren. Erstmals wurde von Euromac eine elektrische Gesenkbiegepresse auf der Euroblech 2014 präsentiert.

Firmen zum Thema

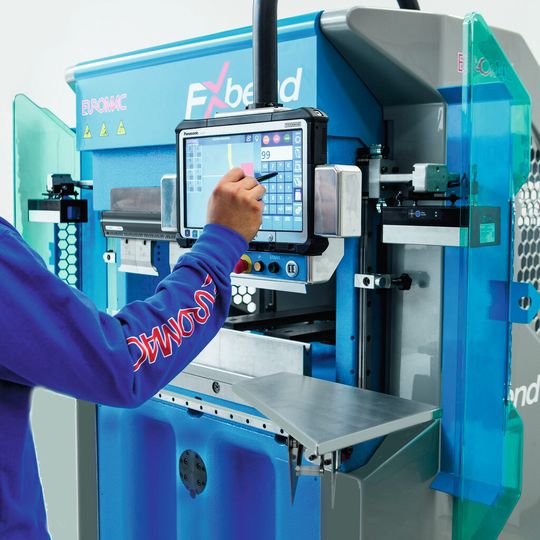

Euromca hat mit der FX bend eine Abkantpresse entwickelt, die über Kugelumlaufspindeln und direkt von einem bürstenlosen Motor angetrieben wird.
Euromca hat mit der FX bend eine Abkantpresse entwickelt, die über Kugelumlaufspindeln und direkt von einem bürstenlosen Motor angetrieben wird.
( Bild: Euromac )

Klein, aber fein, innovativ im Antrieb, äußerst robust und dazu bezahlbar: Die brandneue Gesenkbiegepresse von Euromac stellt die ideale Lösung für Blechbearbeiter dar, die nicht unnötig in eine überdimensionierte Abkantpresse investieren möchten. Und doch bietet die FX bend im Vergleich zu anderen auf dem Markt erhältlichen Biegezentren einige gravierende Vorteile. Diese sollten baldmöglichst die Aufmerksamtkeit im Blechsektor erregen, vielleicht sogar in einem Maß, wie es Opernsänger Luciano Pavarotti erzielen konnte mit seinem Stimmorgan, der aus der gleichen Gegend stammte wie der Pressenhersteller Euromac.

Die Euromac SpA, 1986 gegründet, hatte anfangs mit der Herstellung von Horizontal-Biegepressen begonnen und entwickelte im weiteren Verlauf der Zeit hauptsächlich CNC-Stanzmaschinen. Nun hat das Familienunternehmen auf der Euroblech erstmals die elektrische Gesenkbiegepresse FX bend vorgestellt, die wegen ihres innovativen Antriebskonzeptes eine Vielzahl von Vorteilen bietet. Dabei profitiert der Kunde im Endeffekt von einem Preisvorteil, da beide Versionen – die kleine mit 20 und die etwas größere mit 40 t Presskraft – unter anderem mit den selben Modulen aufgebaut sind wie die bekannten Stanzmaschinen von Euromac. Die große Ausführung der FX bend verfügt über zwei lateral positionierte Antriebe, welche die Oberwange mit höchster Parallelität nach unten ziehen. Die kleine Ausführung hat den Antrieb in der Mitte eingebaut (und zieht die Oberwange ebenfalls nach unten).

Der bürstenlose Motor ist direkt mit der Kugelumlaufspindel verbunden. Somit wirkt die zur Verfügung stehende Kraft während des Biegeprozesses ziehend und nicht wie bei herkömmlichen Pressen stoßend. Dies vermeidet jegliche Belastung oder gar Durchbiegung der Kugelumlaufspindeln und ermöglicht eine volle Kraftausnutzung, was ebenso in puncto Energieeffizienz einen Vorteil bietet. Gleichzeitig werden die Lebensdauer der Komponenten verlängert und maximale Arbeitsgeschwindigkeiten erreicht. Außerdem entsteht seitens der Abkantwerkzeuge keine Deformation. Mit der FX bend im Einsatz erübrigen sich Prozesse des Vorbiegens oder Bombierens, variierende Biegewinkel gehören der Vergangenheit an. All dies sind durch das innovative Konzept entstandene Vorteile, die schließlich zu einer höheren Produktivität führen.

Wegen einer klugen Leichtbaukonstruktion im Bereich der Achsenführungen ist es möglich, mit verhältnismäßig großen Achsengeschwindigkeiten zu fahren. Ein neuartiges Kamerasystem beschleunigt den Biegevorgang und erhöht gleichzeitig die Sicherheit des Bedieners. Die Biegegeschwindigkeit beträgt 200 mm/s. Darüber hinaus sind mit der 400-mm-Öffnung in der Y-Achse große Fahrwege je nach Version von 200 beziehungsweise 250 mm möglich. Die Positioniergenauigkeit beträgt aufgrund des direkten Spindelantriebs und der speziellen Kupplung drei Hundertstelmillimeter.

Der modulare Aufbau der Maschinen erlaubt es dem Kunden, seine Ausführung je nach Bedürfnis individuell zu bestimmen. Zur Standardausstattung gehört eine Zwei- oder Vier-Achsen-Steuerung. Je nach Anwendung kann, zum Beispiel bei komplexeren Abkantfolgen, auf sechs Achsen aufgerüstet werden. Reicht das noch nicht, bietet Euromac sogar eine Luxusversion mit acht Achsen an. Außerdem ist der Maschinenrahmen, konstruiert aus zwei Gußrahmen aus Meehanite-Gußeisen, besonders stabil und dämpft Schwingungen und Vibrationen.
