Der große Dreh! Jetzt gibt es ein Säge mit XXL-Drehtisch von IMA Schelling Precision

Quelle: IMA Schelling Precision 2 min Lesedauer

Wenn Kunststoffplatten das Gewicht eines Kleinwagens erreichen, steigen die Anforderungen an Materialfluss und Handhabung deutlich. IMA Schelling Precision hat da was ...

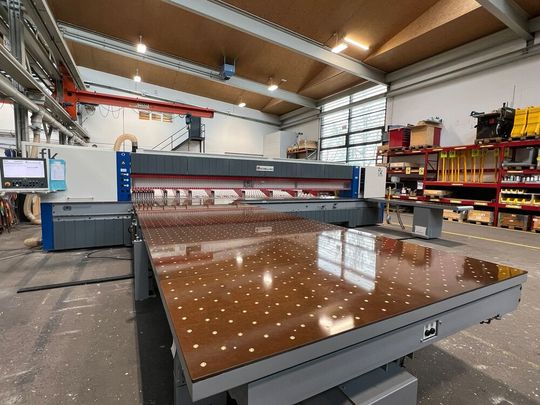

Jetzt gibt es endlich eine Säge mit XXL-Drehtisch, damit man sozusagen tonnenschwere Kunststoff- oder Faserverbundwerkstoff-Platten oberflächenschonend und flott schneiden kann. Sie heißt FK-6 und gebaut hat sie IMA Schelling Precision. Lesen Sie hier, was man gemacht hat ...(Bild: IMA Schelling Precision)
Jetzt gibt es endlich eine Säge mit XXL-Drehtisch, damit man sozusagen tonnenschwere Kunststoff- oder Faserverbundwerkstoff-Platten oberflächenschonend und flott schneiden kann. Sie heißt FK-6 und gebaut hat sie IMA Schelling Precision. Lesen Sie hier, was man gemacht hat ...
(Bild: IMA Schelling Precision)

IMA Schelling Precision hat für Anwendungen, bei denen es um das Sägen von schweren Kunststoffplatten geht, eine FK-6-Plattensäge mit XXL-Drehtisch entwickelt. Letzterer hat die Maße 5.800 × 2.200 Millimeter und ist seitlich verfahrbar. Der Hersteller hat den Tisch für Platten bis 1.500 Kilogramm ausgelegt, wie man weiter erfährt. Der Kern der Sägemaschine sei aber ein neu entwickeltes Stützsystem, das man mit einem Luftkissentisch mit doppeltem Gebläse kombiniert hat. Damit bleiben Höhe und Ebenheit des Tischsystems in allen Positionen stabil erhalten, während schwere Platten nahezu reibungsfrei bewegt werden können, wie IMA erklärt. Das System ermögliche so eine durchgängig kontrollierte Handhabung von solch großen und damit schweren Kunststoffplatten. Die gleichmäßige Luftverteilung hebt dabei das Material an und reduziert Reibungskräfte beim Drehen und Positionieren. Die Oberfläche bleibe so geschützt, der Übergang zur Säge erfolge ohne Stufe. Zwei Bedienbefehle genügten, um Platten in die gewünschte Position zu lavieren. Platten bis 120 Millimeter Dicke können gesägt werden, wie es weiter heißt. Auch Faserverbundkunststoff-Platten kann die FK-6-Plattensäge schneiden, wie IMA anmerkt. Die maximale Schnittlänge beträgt 6.300 Millimeter.

Neues Stützkonzept erlaubt schonendes Sägen schwerer Platten

Berechnungen und Tests hätten bewiesen, dass konventionelle Tischkonstruktionen unter hohen Lasten an Ebenheit verlieren könnten. Für Luftkissensysteme ist das laut IMA kritisch, weil sie eine plane Oberfläche voraussetzen. Diese Situation hat man schließlich im Versuch bewusst provoziert. Unter Last konnte man dann genau sehen, ab welchem Punkt sich die Ebenheit messbar verändert, so IMA. Das war die Grundlage für das neue Stützkonzept. Der Ausgangspunkt für die Entwicklung des XXL-Drehtischsystems war dann eine konkrete Kundenanforderung, bei der es eben um großformatige, schwere Kunststoffplatten ging, die dennoch sicher und ergonomisch zu handhaben sein sollten. Klassische Luftkissensysteme stießen dabei an ihre Grenzen. Das war aber der Punkt, an dem IMA den Verbesserungshebel angesetzt hat. Das dann entwickelte System arbeitet mit seitlich integrierten Stützen, die über einen Wipphebel-Mechanismus gesteuert werden. Während der Verfahrbewegung bleiben sie zurückgezogen. In den Endpositionen greifen sie dann unter den Rahmen und stellen die ursprüngliche Höhe wieder her. Die Stützen übernehmen erst, wenn der Tisch seine Position erreicht hat. So bleibt die Bewegung leichtgängig und in den Endlagen stimmen sowohl Höhe als auch Planlauf.

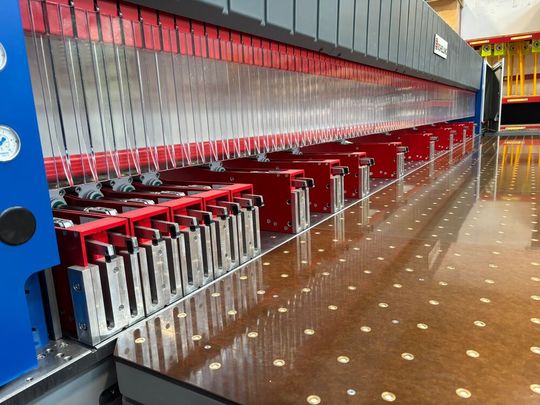

Mit rund 27 Kilowatt Motorleistung ist die Plattensäge FK 6 von IMA Schelling Precision in der Lage, Kunststoffplatten bis 120 Millimeter Dicke zu schneiden. Die Sägeschnitte sollen zu 99,5 Prozent frei von Splittern sein.(Bild: IMA Schelling Precision)
Mit rund 27 Kilowatt Motorleistung ist die Plattensäge FK 6 von IMA Schelling Precision in der Lage, Kunststoffplatten bis 120 Millimeter Dicke zu schneiden. Die Sägeschnitte sollen zu 99,5 Prozent frei von Splittern sein.
(Bild: IMA Schelling Precision)
