Lorch steigert mit smarter Sensorik für die Nahtverfolgung nochmals den Automatisierungsgrad des Cobots. Die drei Tools Touch Sense, Seam Tracking und Seam Pilot helfen dabei.

Toleranzabweichungen und Hitzeverzug von Bauteilen erschweren das automatisierte Schweißen. Deshalb hat Lorch Schweißtechnik mit den drei leicht programmierbaren Tools Touch Sense, Seam Tracking und Seam Pilot für die automatisierte Nahtverfolgung die Funktionalität seiner Cobot-Lösung erweitert.

gesponsertDossier Schweißen

Schweißtechnik der Zukunft

Automatische Nahtsuche

Mit dem neuen Feature Touch Sense findet der Brenner automatisch die Nahtposition für Kehlnähte und sorgt für perfekte Schweißnähte von Anfang an. Dabei verwendet er die bereits vorhandenen hochsensiblen Kraft-Moment-Sensoren des Cobots für die Kollisionserkennung. Die ideale Position des Brenners über der Naht wird identifiziert, indem die Gasdüse das Bauteil sanft berührt, wobei der Schweißdraht automatisch zurückgezogen wird, um ein Abknicken zu verhindern. Beim anschließenden Abfahren der Naht bleibt der Brenner sauber in der Mitte der Naht, wobei die Brennerorientierung zur Naht auch flexibel über das URC ap definierbar ist. Der Clou: Liegt ein Bauteil bei dem nächsten Mal verdreht oder bestehen Varianzen in Werkstücken, so wird dies durch den Cobot erfasst und ausgeglichen.

Ideales Zusammenspiel mit Schweißnahtkorrektur

Mit Touch Sense lassen sich nun Werkstücke automatisiert schweißen, die sich wegen Abweichungen bisher dafür nicht eigneten. Zudem ist die Bedienung denkbar einfach: Der Schweißer definiert lediglich drei Suchpunkte über das Touch-Display des Bedienpanels. Ergänzt wird Touch Sense durch ein weiteres Tool: Seam Tracking, dem Assistenten für die Nahtverfolgung. Mit der Schweißnahtkorrektur Seam Tracking folgt der Cobot automatisch dem Verlauf der Schweißnaht. Dabei detektiert Lorch Sensorik im Lichtbogen bei der Pendelbewegung des Brenners den Verlauf. So gleicht die smarte Kombination von Touch Sense und Seam Tracking beim Cobot-Schweißen auch Werkstückvarianzen spielend einfach aus. Die Anwendungen sind in der Lorch Cobotronic-Software (Version 4.3) freischaltbar.

In Sekunden programmiert und geschweißt

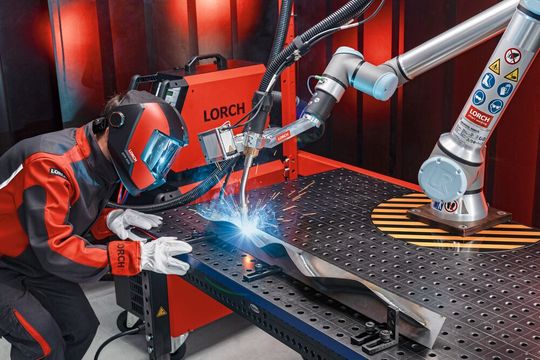

Für die Zukunft des automatisierten Schweißens steht die Top-Innovation SeamPilot, die Lorch Schweißtechnik mit dem Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA entwickelt hat. Basis von SeamPilot, mit dem der Cobot Top-Schweißergebnisse bei maximal einfacher Programmierung erzielt, ist ein Linienlaser am Brennerhalter. Der Bediener definiert lediglich einen groben Startpunkt, dann sucht und findet der Linienlaser die zu schweißende Naht und folgt dieser bis zum selbstständig erkannten Endpunkt. Dabei hält der Cobot selbstverständlich eine perfekte Brennerorientierung zur Schweißnaht, die vorab definiert werden kann. Der Roboter berechnet seine Schweißbahn selbst: Der Laserliniensensor sagt dem Cobot den weiteren Verlauf der Naht voraus, sodass auch schwierige Verläufe in Krümmungen, Wellen oder Kreisen automatisch geschweißt werden.

Übernahme

Japanische Daihen-Gruppe übernimmt Lorch Schweißtechnik

Die Technologie verleiht der Schweißautomation eine enorme Flexibilität. So lassen sich durch die intelligente Nahtsuche auch Bauteile mit Varianzen schweißen, wie etwa unterschiedlich geheftete Werkstücke. Mit der Online-Erfassung des Schweißnahtverlaufs werden komplexere Konturen entlang der Naht komplett ohne Zwischenpunkte geschweißt. Und in der Variantenfertigung verwendet Seam Pilot ein und dasselbe Programm für das Schweißen von Bauteilfamilien: Durch die automatische Nahtende-Erkennung werden Werkstücke, die etwa nur unterschiedlichen Längendimensionen besitzen, in gleicher Spitzenqualität geschweißt.

Der Nutzen von Seam Pilot für das Anwenderunternehmen schlägt sich nieder im enormen Zeitgewinn bei der Programmierung, höherer Flexibilität und besserer Cobot-Auslastung bei simpler Bedienung. So ist die Programmierzeit ohne Einbußen bei der Schweißqualität auf Sekunden maximal minimiert. Der Cobot schweißt nun automatisiert Bauteile mit Varianzen oder komplexeren Konturen, was bislang einen unwirtschaftlich hohen Programmieraufwand erfordert hätte. Und schließlich reduziert sich der Anzahl der Programme etwa durch ihre Wiederverwendung bei Bauteilfamilien.

Dr.-Ing. Caren Dripke, Abteilungsleiterin Entwicklung Robotik bei Lorch Schweißtechnik: „Mit Touch Sense und Seam Tracking wird die Nahtsuche und -verfolgung mit Cobot so einfach wie nie zuvor, denn die Programmierung erfordert nur drei Schritte. Entsprechend positiv die Rückmeldungen unserer Erstanwender: Touch Sense und Seam Tracking funktionieren sehr gut, sie sind von jedem zu bedienen und die Schweißqualität ist tadellos. Mit Seam Pilot bricht eine neue Ära der Cobot-Programmierung an. Es genügt die Vorgabe eines groben Startpunkts, der restliche Verlauf wird automatisch durch Nahtverfolgung abgeschweißt – auch bei komplexen Bauteilen, egal, wo die Naht liegt und wohin sie führt. Der Schweißer sagt einfach, wie das Ergebnis sein soll – den Rest erledigt Seam Pilot mit Top-Schweißergebnissen.“
