Euroblech 2014

NC-Koordinatenschweißen verbessert

| Redakteur: Peter Königsreuther

Der Schweißmaschinenhersteller Ideal-Werk, präsentiert auf der Euroblech 2014 in Hannover gleich zwei Erweiterungen der modular aufgebauten NC-Koordinatenschweißmaschine des Typs Versaveld CSR, durch die das bisherige Verfahren um 50 % schneller wird, wie es heißt.

Firmen zum Thema

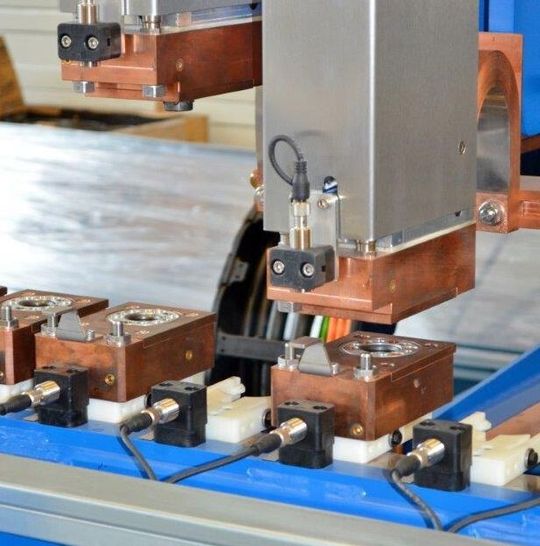

Ideal verfolgt damit auch weiterhin das Konzept der „grünen Schweißmaschine“ und zeigt dies auf der Euroblech 2014. Energieeinsparung sei auch hier möglich und werde aktiv in den Entwicklungen berücksichtigt.
Ideal verfolgt damit auch weiterhin das Konzept der „grünen Schweißmaschine“ und zeigt dies auf der Euroblech 2014. Energieeinsparung sei auch hier möglich und werde aktiv in den Entwicklungen berücksichtigt.
( Bild: Ideal )

Zur Weltleitmesse Euroblech, hat der Schweißmaschinenhersteller Ideal-Werk zwei innovative Erweiterungen der modular aufgebauten NC-Koordinatenschweißmaschine vom Typ Versaveld CSR mitgebracht. Die Anlage ist für flexible und qualitativ hochwertige Widerstandsschweißung zur Fertigung von Blech- und Drahtprodukten in Vorrichtungen oder Schablonen konzipiert.

Die angesprochene Geschwindigkeitserhöhung von 50 % wird dabei durch Reduzierung der Schweißnebenzeiten sowie das Erreichen der bestmöglichen Flexibilität durch einen automatisierten Werkzeugwechsel erreicht und stand dabei im Fokus der Entwicklung.

Luftverbrauch beim Schweißen um 66 % reduziert

Die Schweißnebenzeiten haben durch den Wiederholcharakter innerhalb einer Produktschweißung einen enormen Einfluss auf die Gesamttaktzeit. Mittels servomotorischer Zustellachsen in Verbindung mit schnellen Nachsetzeinheiten ist es nun möglich, circa 50 % schneller zu werden. Ein positiver Nebeneffekt der Entwicklung ist die Vereinfachung der Programmierung durch eine intelligente Abfrageverknüpfung. Darüber hinaus wurde der Luftverbrauch um 66 % reduziert. Ideal verfolgt damit auch weiterhin das Konzept der „grünen Schweißmaschine“; Energieeinsparung ist möglich und wird aktiv in den Entwicklungen berücksichtigt.

Automatischer WErkzeugwechsel beim Koordinatenschweißen

Auf Basis des Trends, Produkte in einem Fertigungsdurchlauf herzustellen, wurde ein automatischer Werkzeugwechsler entwickelt. Insbesondere kompakte Produkte in einer dreidimensionalen Gestaltung verlangen einen Wechsel der Elektroden mit einer entsprechenden Geometrie. Aus einer Bereitstellung oder einem Magazin können Schweißelektroden entsprechend der Aufgabe und Konfiguration gewechselt werden. Bei diesem Vorgang müssen, je nach Schweißaufgabe, bis zu 15.000 Ampere sekundärseitig getrennt werden. Die Widerstandsschweißungen erfolgen auf Basis der Mittelfrequenztechnologie (1000 Hz DC). Intelligente Invertertechnik aus dem Hause Harms & Wende lichte einen perfekten Schweißvorgang durch den Regelprozess sowie die Qualitätsüberwachung ab. BN
