Neue Maschinenkonzepte für das Rohrbiegen vorgestellt

| Redakteur: Annedore Munde

Weit mehr als 100 Jahre stellt die Wafios AG aus Reutlingen Maschinen für die Draht- und Rohrbearbeitung her. Der Kunde kann aus über 250 Maschinentypen die für ihn geeignete Rohrbiegemaschine auswählen. Völlig neue Konzepte für die Rohrbearbeitung wurden auch auf der Euroblech vorgestellt.

Firmen zum Thema

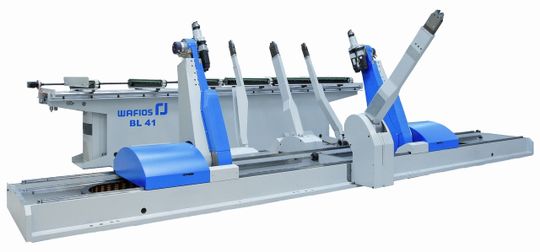

Die Rohrbiegemaschine Wafios BL 41 mit Magazin zur Zuführung.
Die Rohrbiegemaschine Wafios BL 41 mit Magazin zur Zuführung.
( Archiv: Vogel Business Media )

Die ungewöhnliche Optik erregt erst einmal die Aufmerksamkeit des fachlich versierten Betrachters. Sechs Arme, teilweise verfahrbar, sind montiert auf Laufschlitten und verraten auf den ersten Blick recht wenig über das System und dessen Funktionsweise. Auch der flache Sockel hinterlässt keinen tiefergehenden Eindruck. Und doch verbirgt sich hinter der CNC-Doppelkopfbiegemaschine BL 41 ein Maschinenkonzept, das hinsichtlich Biegegeschwindigkeit in Verbindung mit optimierten Bewegungsabläufen Produktionsleistungen erzielt, die am Markt derzeit neue Maßstäbe setzen.

Optimiertes Rohrbiegemaschinen-Konzept für abgelängte Rohre

Ausgelegt ist die Anlage für Stahlleitungen mit Durchmessern bis maximal 10 mm, für Aluminiumleitungen bis maximal 12 mm. Verarbeitet werden können Werkstücke mit Längen von 600 mm bis 5000 mm. Zum Einsatz kommen dabei Werkzeugsysteme für kombiniertes Rechts- und Linksbiegen sowie Roll- und Ziehbiegen, welches in einer Aufspannung möglich ist.

„Die Werkzeuge sind kompatibel zu den Einkopfbiegemaschinen der BMZ-Baureihe von Wafios. Die zwei Biegeköpfe sind unabhängig voneinander programmierbar und bewegen sich in bis zu drei Ebenen zur Erzeugung verschiedenster Biegeradien auch für sehr komplexe Leitungsgeometrien“, erläutert Wafios-Vertriebsmitarbeiter Peter Seidel den Leistungsumfang der Biegemaschinen.

Kürzeste Abstände zu Endstücken, montierten Schläuchen und Muffen ermöglichen eine hohe Flexibilität. Der machbare Minimalabstand zwischen den einzelnen Biegungen ist der Faktor 1,5 des Rohrdurchmessers.

Konstruktion der Rohrbiegemaschinen lässt viele Freiheiten

Die hohen Freiheitsgrade werden begünstigt durch die schlanken Biegeköpfe und deren Positionierung an den Teleskoparmen sowie die speziell verlegte integrierte Energiezuführung. Ein weiteres konstruktives Merkmal, das die ungewöhnlich hohen Freiheitsgrade ermöglicht, ist der Tatsache geschuldet, dass die BL 41 über keine Mittenposition verfügt.

„Üblicherweise erfolgt die Fixierung des Werkstücks über eine relativ breite Haltezange in der Mitte. Da die BL 41 über zwei zusätzliche Hilfsgreifer zur außermittigen Stabilisierung und Fixierung verfügt, ist die eigentliche Festhaltezange sehr schmal proportioniert und erlaubt so Biegungen am Rohr mit einem kurzen Geradanteil“, so Seidel weiter.
