Euroblech 2014

Hochfeste Stahlbleche fügen

| Redakteur: Frauke Finus

Mit dem Ejoweld-Reibschweißen stellt Ejot in Hannover eine Möglichkeit für das Fügen unterschiedlicher Materialien und Halbzeugarten vor.

Firmen zum Thema

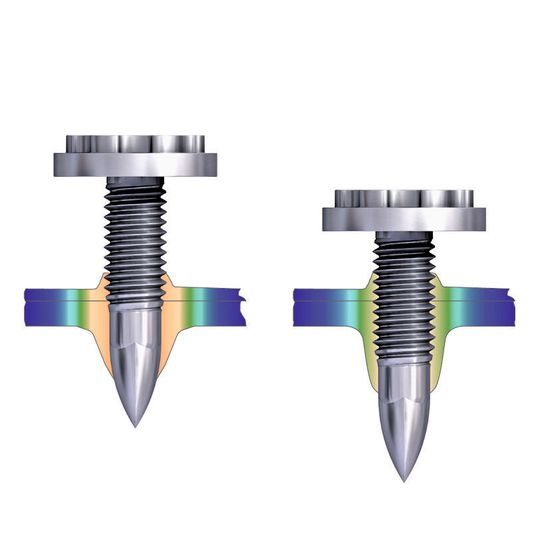

Ablaufphasen beim lochlosen Fügen von Stahl und Aluminium mit der FDS-Schraube von Ejot.
Ablaufphasen beim lochlosen Fügen von Stahl und Aluminium mit der FDS-Schraube von Ejot.
( Bild: Ejot )

Das Spektrum potenzieller Einsatzgebiete, in dem Leichtbau-Materialien verwendet werden, steigt in den letzten Jahren kontinuierlich an. Insbesondere in der Automobilindustrie finden sich zunehmend Anwendungen aus Leichtbau-Werkstoffen, da eine deutliche Reduzierung der CO2-Schadstoffemissionen nur über den Weg einer signifikanten Gewichtsreduzierung im Fahrzeugbau zu erreichen ist. Daher hält die Leicht- und Mischbauweise mittlerweile Einzug in nahezu alle Baugruppen zukünftiger Fahrzeugmodelle. Neben verschiedensten Stahl- und Aluminium-Sorten sind hier insbesondere moderne Usibor-Stähle der Güte 22MnB5 zu nennen, die für Struktur- und Sicherheitsbauteile in Fahrzeugen eingesetzt werden. Diese verfügen über eine gute Crashsicherheit und bieten ein Gewichtseinsparpotenzial vonm etwa 30 bis 50 % im Vergleich zu herkömmlichen, kaltumgeformten Stahlgüten.

Unterschiedliche Materialien und Halbzeugarten verbinden

Doch nicht nur diese eingesetzten Materialien müssen im Verbund höchste Ansprüche an Sicherheit und Verwindungssteifigkeit erfüllen, auch die zum Einsatz kommenden Verbindungselemente müssen Stabilität und Sicherheit auch unter höchsten Belastungen gewährleisten. Für diese besonderen Anforderungen hat Ejot zwei verschiedene Systeme entwickelt, die für diese heterogenen Materialien eingesetzt werden können. Wenn neben einer einseitigen Zugänglichkeit bei der Montage insbesondere auch die Lösbarkeit der Verbindung wichtige Kriterien, gerade im Hinblick auf die Recycling-Fähigkeit, sind, ist die FDS-Schraube das probate Verbindungselement. Mit ihr können Bleche aus Stahl (bis 1,8 mm) und Aluminium (bis 4 mm) hochqualitativ und ohne Vorloch verbunden werden. Daher ist die FDS insbesondere prädestiniert für das Fügen komplexer Space-Frame-Strukturen.

Eine weitere Option für das Fügen unterschiedlicher Materialien und Halbzeugarten ist das so genannte verbindende Reibschweißen, das Ejot mit dem Ejoweld anbietet. Diese innovative Entwicklung bietet dem verbindungstechnischen Anwender erstmalig die Möglichkeit, mit einem robotertauglichen Reibelement-Setzgerät Mischverbindungen, insbesondere Leichtbauwerkstoffe und höchstfeste Stähle, die unter dem Handelsnamen Usibor bekannt sind, zu fügen.

Ejot GmbH & Co. KG auf der Euroblech 2014: Halle 13, Stand C72
