Programmieren entfällt beim automatisierten Biegezentrum

| Autor/ Redakteur: Willy Stahl / Stefanie Michel

Mit einem automatisierten Biegezentrum werden Biegeteile meist komplett fertiggestellt. Nun kann der Bediener das Profil direkt auf einen Touch-Bildschirm zeichnen, sodass die Software der PC-Steuerung die gewünschten Profile automatisch programmiert. Dies funktioniert auch über einen Windows-Tablet-PC.

Firmen zum Thema

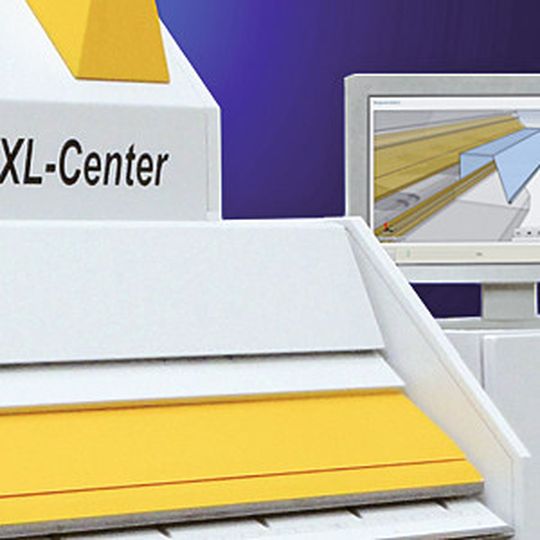

Bild 1: Mit der Multitouch-PC-Steuerung des Biegezentrums lassen sich die Profile sowohl in 2D als auch in 3D direkt auf den Monitor zeichnen.
Bild 1: Mit der Multitouch-PC-Steuerung des Biegezentrums lassen sich die Profile sowohl in 2D als auch in 3D direkt auf den Monitor zeichnen.
( Bild: RAS Reinhardt Maschinenbau )

Mit dem automatisierten Biegezentrum XL-Center lassen sich Klempner- und Spenglerprofilen auf einer Länge von 3200 mm mit einer Blechdicke von bis 1,5 mm biegen. Bei der Umformung verfahren und schwenken die Biegewangen nur um wenige Millimeter. Sie biegen das Blech nach oben und nach unten und stellen das Biegeteil meist vollautomatisch fertig. Ein Drehen ist jedoch in keinem Fall notwendig, denn der 300°-Freiraum vor den Wangen schafft eine hohe Gestaltungsfreiheit für die Biegeteile. Diese Wangenanordnung erlaubt es, dass Profile weit in Richtung Maschine ragen. Sie schaffen große Freibereiche und erlauben ein Eintauchen der Wangen in vorgebogene Profile.

Bediener übernimmt aus Biegezentrum fertiges Biegeteil

Die Greiferzangen halten das Blech während des gesamten Biegeablaufs und positionieren es automatisch für jede Biegung. Bei den meisten Blechen übernimmt der Bediener das Bauteil erst wieder, wenn es fertig gebogen ist. Die Greiferzangen können auch einen vorgebogenen oder geschlossenen Umschlag übergreifen. Als Stoßanschlag verwendet können die Greiferzangen bis auf 6,5 mm an die Biegelinie vorfahren.

Die Werkzeuge rollen auf der Blechoberfläche ab und biegen vorbeschichtete Materialien, ohne deren Oberfläche zu beschädigen. Umschläge schließt das Biegezentrum auf ein programmierbares Maß. Hochfeste Werkzeuge mit einem Radius von 1,5 mm sind in die Ober- und Unterwange eingebaut. Sollten sie einmal verschlissen sein, lassen sie sich einfach auswechseln. Mit diesem Innenradius zuzüglich der Materialauffederung biegt das XL-Center alle Blechdicken und alle Materialqualitäten.

Zu biegendes Profil auf Multitouch-Monitor am Biegezentrum zeichnen

Die Multitouch-PC-Steuerung ist das Herzstück der Maschine (Bild 1). Die Bedienung ist einfach und intuitiv, sodass Kenntnisse, wie man ein Profil biegt, nahezu nicht mehr erforderlich sind. Der Bediener zeichnet lediglich das Profil direkt auf dem Multitouch-Monitor, selbst wenn es sich um konische Profile handelt. Die Software programmiert das Biegeteil automatisch und schlägt sogar mehrere alternative Biegestrategien vor. Der Bediener wählt eine Biegefolge aus und die Steuerung simuliert den gesamten Programmablauf wahlweise in einer 2D- oder 3D-Ansicht. Danach produziert das Biegezentrum das Profil.
