Stanzmaschinen Stanzen ohne Restgitter – schnell und sauber

Redakteur: Dietmar Kuhn

Die Abläufe an modernen Stanzmaschinen sind heute weitgehend ausgefeilt, schnell, prozesssicher und häufig automatisierbar. Bis auf wenige Ausnahmen wie das Restgitter. Trumpf hat nun mit der restgitterfreien Bearbeitung eine Alternative vorgestellt.

Firmen zum Thema

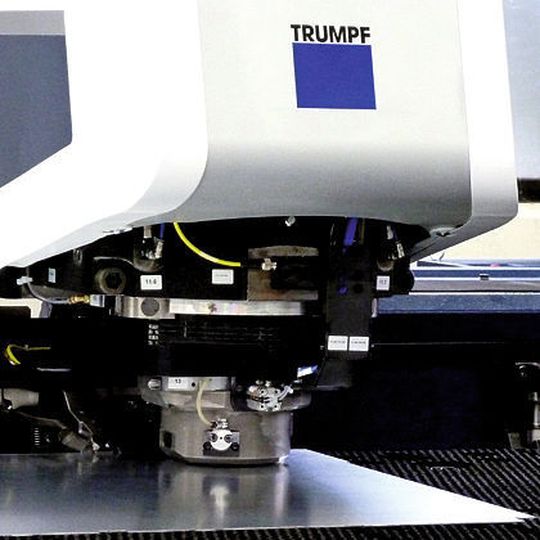

Stanzen ohne Restgitter ermöglicht Trumpf auf den Stanzmaschinen Trupunch 5000 und Trupunch 3000. Bild: Kuhn
Stanzen ohne Restgitter ermöglicht Trumpf auf den Stanzmaschinen Trupunch 5000 und Trupunch 3000. Bild: Kuhn
( Archiv: Vogel Business Media )

Ab der Euroblech 2010 wird die neue Bearbeitungsstrategie des restgitterlosen Stanzens sowohl auf der High-End-Maschine Trupunch 5000 als auch auf der neuen Generation der Trupunch 3000 erhältlich sein. Diese neue Methode setzt ganz auf gemeinsame Trennschnitte.

Geometrien zum Stanzen ohne Restgitter schon hinterlegt

Allerdings müssen diese nicht wie bisher aufwendig selbst programmiert werden, sondern sind für jede mögliche Geometrie bereits in der Maschinensoftware hinterlegt. So lässt sich die Tafelbelegung optimieren und für die nötigen „Befreiungshübe“ vorbereiten. Die Teile werden zunächst reihenweise abgearbeitet und anschließend vor dem Ausschleusen beziehungsweise Entnehmen freigestanzt.

Bildergalerie
Bildergalerie mit 6 Bildern

Bei Bedarf werden die Teile oder Reststücke mit einem Austrennwerkzeug mit abgesetztem Abstreifer gedreht, um über die Rutsche ausgeschleust werden zu können. Auch der Reststreifen wird vollständig zerkleinert. Die Bearbeitungszeit pro Teil bleibt dabei unverändert.

Materialeffizienz steigt durch Stanzen ohne Restgitter um 10%

Das Stanzen ohne Restgitter bietet vor allem Vorteile, wenn es darum geht, die Materialeffizienz um durchschnittlich 10% zu steigern. Da das Material bei der Stanzbearbeitung den mit Abstand größten Part der Teilekosten darstellt, lassen sich schnell einige Tausend Euro einsparen.

Und dazu noch jede Menge Herstellungsenergie, da weniger Blechtafeln benötigt werden. Damit entspricht die Entwicklung der generellen Trumpf-Linie, mit Ressourcen so sparsam wie möglich umzugehen.

Stanzen ohne Restgitter macht Peripheriegeräte überflüssig

Zusätzlich gibt es mehr Platz durch die restgitterfreie Bearbeitungsstrategie, da diverse Peripheriegeräte für die Schrottzerkleinerung und -entsorgung entfallen. Scherenhubtische, Restgitterpaletten und -entnahmegreifer gehören deshalb der Vergangenheit an, da das nicht benötigte Material direkt auf der Stanzmaschine zerkleinert, mittels Teileweiche aussortiert und zusammen mit den Stanzbutzen auf einem Schrottförderband gesammelt wird.

Im Endeffekt landet alles, was von einem bestimmten Material übrig bleibt, klein, übersichtlich und gut transportabel in einem einzigen Container, was die Logistik um ein Vielfaches einfacher macht.
