Kompakte Umformpresse

7000-kN-Kaltumformpresse erspart Folgeverbundwerkzeuge

| Autor: Stéphane Itasse

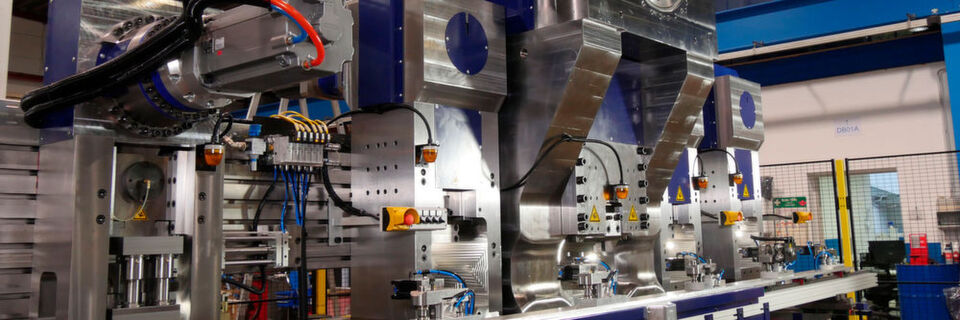

Die 7000-kN-Presse mit weiteren Stationen auf einer Arbeitswand erspart Folgeverbundwerkzeuge.
Die 7000-kN-Presse mit weiteren Stationen auf einer Arbeitswand erspart Folgeverbundwerkzeuge. (Bild: Schmale Maschinenbau)

Mit 3,5 m Höhe und 22 t Gewicht ist die neue Umformpresse von Schmale Maschinenbau zwar das größte Einzelaggregat, dass der Hersteller aus Altena je gebaut hat. Im Vergleich zu den ähnlich starken, servoelektrischen Pressen ist sie Presse aber so klein, dass sie sich als einzelne Station neben anderen Aggregaten in eine Arbeitswand integrieren lässt.

Die Konstrukteure des Maschinenbauers die Presse in die Arbeitswand einer Standardmaschine vom Typ X2000NC integriert. Die Maschine erreicht eine Geschwindigkeit von bis zu 40 Takten/min bei Maximalhub. Bei kürzeren Hüben arbeitet sie schneller, wie Schmale Maschinenbau berichtet. Darüber hinaus verfügt die Presse über eine Hublagenverstellung.

Mit der Integration in eine Arbeitswand können für bestimmte Fertigungsprozesse die Folgeverbundwerkzeuge ersetzt werden, wie es in der Mitteilung von Schmale heißt. Die 7000kN-Presse übernimmt dabei nur einen Teil des Umformprozesses. In kleineren Stationen finden weitere Umformprozesse statt, die weniger große Kräfte benötigen. Sie nutzen eigene, kostengünstigere Werkzeuge. So entsteht ein Teil, wie es bisher qualitativ und in dieser Taktleistung nur mit großen Folgeverbundwerkzeugen hergestellt werden konnte, wie der Hersteller berichtet.

Alle Stationen der Anlage werden dabei vom servoelektrischen Lineartransfer bedient. Somit bleibt die Taktleistung für die Ausbringung gleich. Durch die geringe Baugröße und Gewicht passt zudem die Umformpresse in fast jede Halle, ist transportabel und benötigt kein eigenes Fundament.
