Greifermodule für ölfreie Tiefziehprozesse im Automobilbau

| Redakteur: Stéphane Itasse

Vor den Toren der nordslowakischen Universitätsstadt Žilina hat einer der größten Konzerne Asiens, die Hyundai-Kia Automotive Group, seine europäische Fertigungsstätte errichtet. Mit Investitionen von 1 Mrd. Euro errichtete Kia Motors eine der produktivsten Automobil-Fertigungen Europas. Zu dieser hohen Produktivität tragen vielfältige organisatorische und technische Neuerungen bei.

Firmen zum Thema

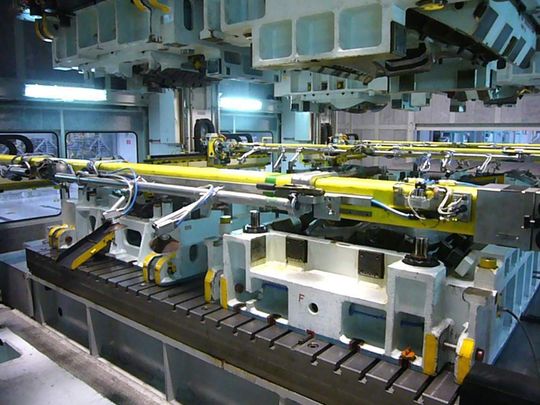

Blick in den Arbeitsraum einer vierstufigen Sauger-Presse im Presswerk von Kia Motors Slovakia.
Blick in den Arbeitsraum einer vierstufigen Sauger-Presse im Presswerk von Kia Motors Slovakia.
( Archiv: Vogel Business Media )

Im Presswerk von Kia Motors in Teplicka arbeiten zwei servomotorisch angetriebene Kompakt-Saugerpressen des Typs „Rotem CTS4-5400“ aus Korea. Der Leiter des Presswerks, Se Jong Lee, gewährt einen Einblick in die vollautomatische Arbeitsweise: Stapler führen palettierte Platinenstapel an beiden Seiten der Entstapelanlage zu. Diese Entstapelanlagen kommen aus dem gleichen Hause wie die Kompakt-Saugerpressen.

Beginnend mit der automatischen Abstapelung folgt ein vierstufiger, durchgängig automatisierter Stanz- und Umformprozess bis zur automatisierten Entnahme der Fertigteile sowie der automatisierten Ablage in Spezialpaletten. Die befüllten Spezialpaletten entnimmt wiederum ein Stapler aus der Anlage.

Bildergalerie

Bildergalerie mit 7 Bildern

Die Pressen bieten Tischgrößen, die es erlauben, Platinen mit einer Länge von maximal 3260 mm und einer Breite von 1630 mm zu bearbeiten. Das heißt, die Pressen sind in der Lage, komplette Seitenteile und Dächer tief zu ziehen, umzuformen und zu stanzen.

Kleinere Teile, wie Türen, werden paarweise in einem Werkzeugsatz produziert. Der gesamte automatisierte Stanz- und Umformprozess für die kleineren Teile ist so optimiert, dass mit 15 Hüben pro Minute gefahren wird. Die Pressen bei Großteilen erlauben 14 Hübe pro Minute.

Der Stanz- und Tiefziehprozess beginnt mit der automatisierten Zuführung der zu bearbeitenden Platinen. Jede der beiden Saugerpressen ist so ausgelegt, dass im Fall der Zwillingsfertigung von Teilen in einem Werkzeug die beiden Werkstücke synchron zugeführt werden. Beim Entstapeln sorgen Spreizmagnete für die zuverlässige Aufnahme von jeweils nur einer Platine.

Saugertransferbalken übernehmen das Handling der Platinen

Die Platinen durchlaufen dann zunächst eine Richtmaschine und werden danach von einem Saugertransferbalken aufgenommen und in die erste Umformstufe zum Tiefziehen eingelegt. Das komplette Handling der Werkstücke durch die vier Stufen der mechanisch arbeitenden Saugerpresse übernehmen bauartgleiche Saugerbalken, die von Transfergeräten der Güdel Group AG im Schweizer Langenthal bewegt werden.

Zum vierstufigen Umformprozess gehört eine Zwischenablage nach dem Tiefziehen in der ersten Stufe. Diese Ablagestation ermöglicht es, im Bedarfsfall das tiefgezogene Werkstück vor der weiteren Bearbeitung zu wenden.

Durch den Einbau der Zwischenablage sowie der rationellen Übergabe der Platinen an die Tiefziehwerkzeuge der ersten Umformstufe mit baugleichen Saugerbalken sind für das Werkstückhandling durch den gesamten Stanz- und Umformprozess insgesamt sechs Saugerbalken im Einsatz. Dass diese Saugerbalken baugleich sind und von baugleichen Transfer-Geräten der Firma Güdel bewegt werden, ist bereits ein erstes Indiz für die rationelle Gestaltung der technischen Prozesse.

Karbon-Fiber-Saugerbalken mit Bilsing-Werkzeugen ausgestattet

Die Karbon-Fiber-Saugerbalken aus dem Hause Bilsing Automation sind integraler Bestandteil der Werkzeugwechselwagen. Jeder Saugerbalken trägt vier Saugertoolings aus dem Bilsing-Greiferbaukasten. Dieser Baukasten umfasst alle Teile und Baugruppen, die zu einem fertigen Greifer gehören. Zur Verbindung mit dem Saugerbalken ist das Trägerrohr mit einem einfach aufgebauten und daher sicher funktionierenden Kupplungssystem ausgestattet.
