Qualitätssicherung

Prüfzelle kontrolliert Qualität von Endlos-Produkten komplett

| Autor/ Redakteur: Kamillo Weiß / Dietmar Kuhn

Im harten Wettbewerbsumfeld der Hersteller von Stanz- und Hybridprodukten sind reibungslose Prozesse in höchster Qualität bei optimaler Wirtschaftlichkeit von großer strategischer Bedeutung. Die neue Stanzteil-Prüfzelle Video-Check VVC 610 mit digitaler Fire-Wire-Kameratechnik liefert Perfektion in der Qualitätssicherung und erweist sich als qualitätsentscheidender Teil im Gesamtprozess.

Firmen zum Thema

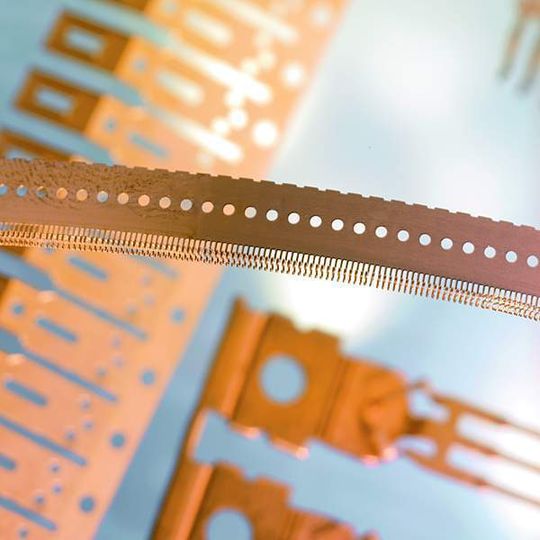

Die Herstellung solcher Stanzteile überwacht eine Prüfzelle mit digitaler Hochgeschwindigkeitskamera. Bild: Vester
Die Herstellung solcher Stanzteile überwacht eine Prüfzelle mit digitaler Hochgeschwindigkeitskamera. Bild: Vester
( Archiv: Vogel Business Media )

Entlang der gesamten Wertschöpfungskette ist die Organisationsstruktur mit durchgängigem digitalen Ablauf der Arbeiten – vom Produktentwurf, den zahlreichen Fertigungsschritten bis hin zur Rückverfolgbarkeit der Produkte zum Endkunden – von größter Bedeutung für die Wettbewerbsfähigkeit eines Unternehmens. In dieses Umfeld müssen sich auch alle Maschinen, Anlagen, Systeme, Komponenten und die Kommunikationstechnik möglichst reibungslos einfügen und zur Steigerung des Gesamtprozesses beitragen. Das kreative Denken in Prozessketten mit dem Ergebnis von ständig neuen Innovationen ist bereits seit Jahrzehnten der Leitsatz und das Erfolgsrezept der Fritz Stepper GmbH in Pforzheim, Präzisions-Werkzeuge und Stanzfertigung. Herausragendes Unternehmensergebnis ist, dass man seit 1965 durchgehend profitabel ist.

Messtechnik in der Qualitätskontrolle immer mehr gefordert

Die Anforderungen der Messtechnik in der Qualitätskontrolle werden bezüglich der Präzision, Flexibilität, Geschwindigkeit und Einbindung in die Prozess- und Unternehmenskommunikation zunehmend vielschichtiger und letztendlich immer anspruchsvoller.

Bildergalerie

Bildergalerie mit 5 Bildern

In diesem Zusammenhang bemerkt Michael Stepper, Geschäftsführer des gleichnamigen Unternehmens: „Mit 45 Bildverarbeitungssystemen in unserem Unternehmen und über 25-jähriger BV-Erfahrung sind wir mit dieser Technologie vertraut. Dennoch müssen wir uns auch hier so fortschrittlich wie möglich ausrichten. Deshalb setzen wir inzwischen bei den Prüfzellen mit Bildverarbeitung konsequent auf die Digitaltechnik und seit letztem Jahr arbeiten bereits zwei neue Systeme Video-Check VVC 610 von Vester Elektronik GmbH. Der Einsatz weiterer Stanzprüfzellen dieses Typs ist bereits in Vorbereitung.“ Dahinter steckt natürlich eine ganze Reihe gewichtiger Gründe.

Bei der Herstellung von Stanzteilen für die Elektronikindustrie mit Präzisionskontakten bewegt sich das Unternehmen Stepper bis an die Grenzen des Machbaren. Beispielsweise werden aus Blechband mit einer Materialstärke von 0,35 mm komplex gestaltete Stanzteile mit 15 eng nebeneinander angeordneten, schmalen Pins gefertigt und jeder wird mit einem ausgestanzten Schlitz von nur 0,2 mm Breite versehen. Dabei erfolgt der Durchlauf durch den Stanzautomat mit 350 Teilen pro Minute. Im Dreischicht-Betrieb werden von diesem Teil im Jahr rund 50 Mio. Stück produziert.

Bildverarbeitung in der Prüfzelle kontrolliert jedes Stanzteil

In der unmittelbar hinter dem Stanzautomat installierten Prüfzelle VVC 610 erfolgt die abschließende Qualitätskontrolle und es muss innerhalb sehr kurzer Zeit mit Hilfe der Bildverarbeitung bei jedem einzelnen Stanzteil eine große Zahl von Merkmalen auf Maßhaltigkeit und Kontur kontrolliert werden. Der modulare Systemaufbau der Prüfzelle ermöglicht die schnelle Anpassung bei Anforderungserweiterungen, Wechsel der Teileproduktion oder auch von komplett neuen Aufgaben. Das erzielt ein hohes Maß an Flexibilität und minimiert die Rüstzeiten.
