Zerspanungstechnik Spezielle Spannsysteme fixieren große Rohre und Muffen

Das große Leistungspotenzial von CNC-Drehmaschinen und Präzisionswerkzeugen zur Komplettbearbeitung von großen Rohren und Muffen, beispielsweise für die Offshoreindustrie, lässt sich nur mit entsprechenden, passgenau hergestellten Spannfuttern erschließen.

Anbieter zum Thema

ESTA Apparatebau GmbH & Co. KG

Flow Europe GmbH

Weil Technology GmbH

Röhm GmbH

Wohin auch immer das allgegenwärtige Bemühen um Klima- und Umweltschutz führen mag, nach wie vor werden Erdgas- und – trotz der Pannen im Golf von Mexiko – Ölfelder aufgespürt und die endlichen Energievorräte „angezapft“.

Spanneinsätze können mit mehreren Spannpunkten ausgeführt werden

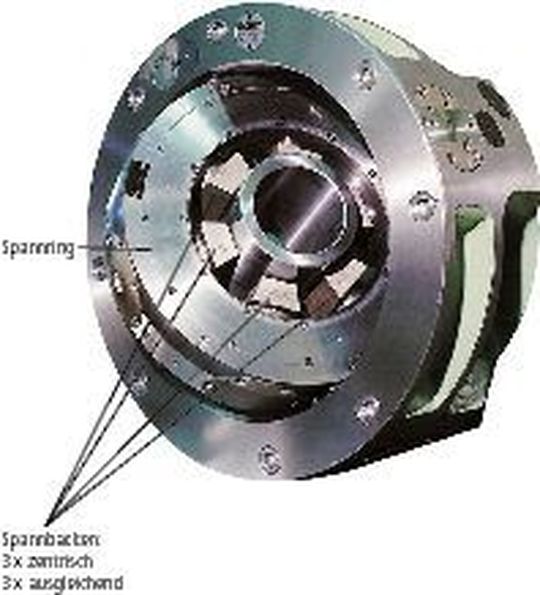

Für alle Elemente, die zu einem kompletten Bohrstrang gehören wie Bohrkronen, Bohrmeißel, Bohrgestänge, Kupplungsstücke, oder zu einem Rohrstrang, beispielsweise Rohre und Muffen, bietet Röhm „passgenaue“ Spannzeuge modernster Technik an. So werden Muffenschwenkfutter speziell als Spanneinrichtung für größere Muffen ab einem Durchmesser von etwa 7" eingesetzt (Bild 1).

In einem geschlossenen Futterkörper ist ein mittels zweier endlagengedämpfter Zahnstangenzylinder um 180° schwenkbarer Ring gelagert. Er dient als Spannring und hat drei zentrische und drei oder sechs ausgleichend spannende Backen.

Der Spannring wird seitlich am Außendurchmesser über zwei Indexbolzen fixiert. Die Spanneinsätze können mit mehreren Spannpunkten ausgeführt werden, um die Verformung des Werkstückes möglichst gering zu halten.
